Avlink PG-Y1 User Manual
Page 13

12
3.3.3 Info configuration

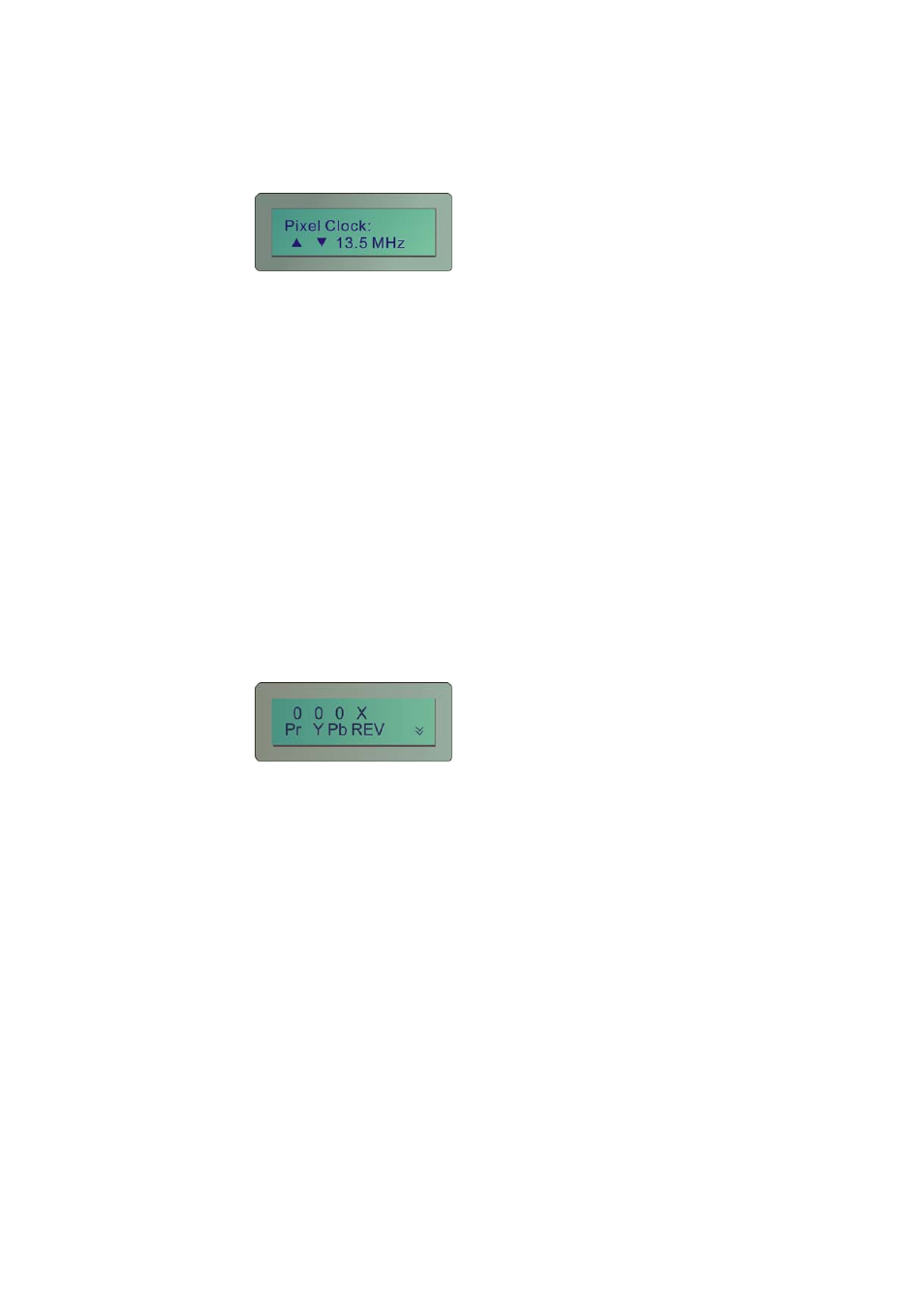

Press the Info indicated key, the Info configuration screen
will be showed as below:
the Info configuration screen including:
Pixel Clock
Hor Freq
Hor Total
Hor Active
Hor Front Porch
Hor Back Porch
Hor Sync Width
Ver Freq
Ver Total
Ver Active
Ver Front Porch
Ver Back Porch
Ver Sync Width
Sync Type
3.3.4 Hky (Hot key) configuration
Press the Hky indicated key, the Hky page 1 configuration
screen will be showed as below:
“O”
: Represent for “Enable”.
“X”
: Represent for “Disable”.
“Pr”
: Pr component output.
“Y”
: Y component output.
“Pb”
: Pb component output.
“Rev
”: Pattern reverse
“︾
”: Next page.
