3 menu configurations – Avlink PG-Y1 User Manual
Page 11

10
3.3 MENU Configurations
)
T
he figures in this chapter are for P11 720x480i@29
mode reference

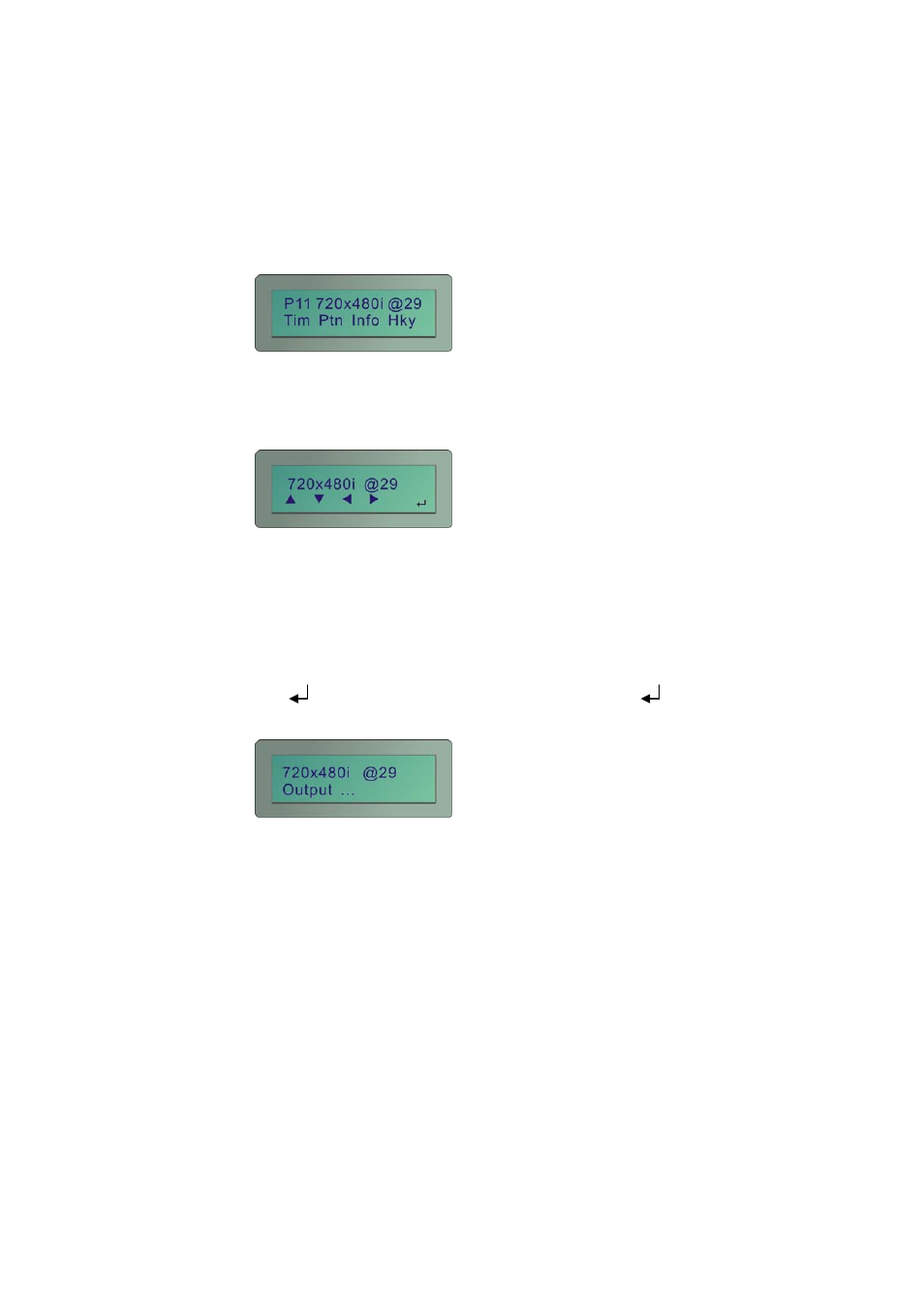

After you power on the PG-Y1, please press the MENU
indicated key. The MENU configuration screen will be
showed as below:
3.3.1 Tim configuration
Press the Tim indicated key, the Tim configuration screen
will be showed as below:
“▲”: Adjust the Resolution and Refresh Rate with up
values. (refer to Appendix A: PG-Y1 output signal
specification chart)
“▼”: Adjust the Resolution and Refresh Rate with
down values. (refer to Appendix A: PG-Y1 output signal
specification chart)
“ ▲ ”,” ▼ ”: Switch between Resolution and Refresh
Rate
options.
“
”: Confirm the changed value. (After press the “
”
indicated key the screen will be showed as below: )
3.3.2 Ptn configuration
Press the Ptn indicated key, the Ptn configuration screen
will be showed as below:
