Spécifi cation

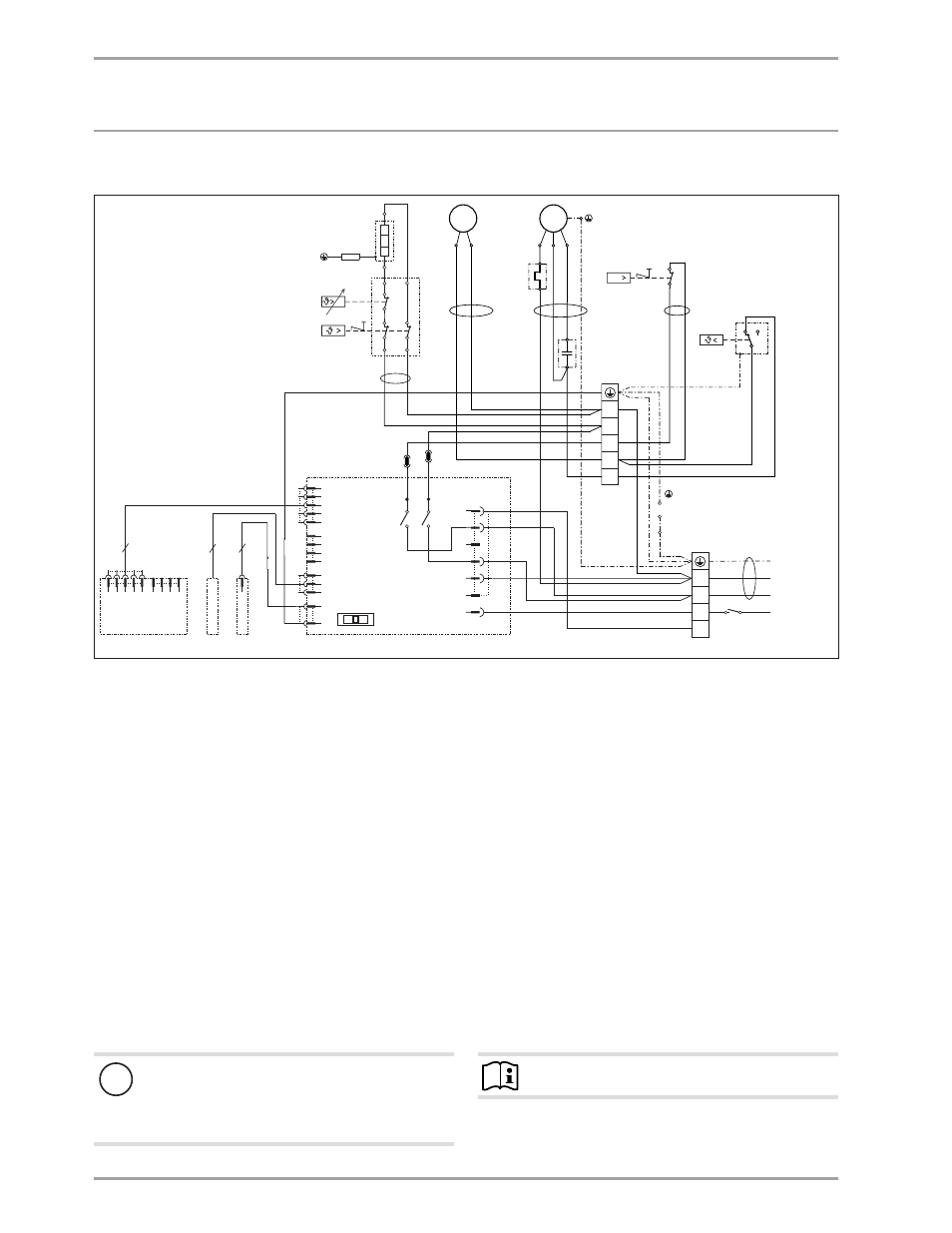

15.2 Schéma de câblage
315674-38055
X2
X12
X10
X7
K3
1
X2
5
LF
FB
L1
CB
L3
N
L2
X6
X9
K2
X4 X5
FB
LF
L
N
2
A B
3 1
M1
M
1~
C R S
Z1
M2
M
1~
L N R1
X0
A1
A2 B1 G1
E1
F1
N1
E Z B
sw
F2
1
3
br sw bl br bl
sw
L
21
X1
5
4
2
1
3
p
F3
3
4 2
sw 2
X1
PE
gnge
N
sw 1
L LF
EVU
Tank
N2
Outer jacket
Cap
V1
V2
sw
rt
Assemblage électronique (unité de commande)
A1
Assemblage électronique (unité de programmation)
B1 Capteur de température
E1 Élément chauffant (1,5 kW / 5 120 BTU/h)
F1 Interrupteur de sécurité de limite supérieure TSR (87 °C ±5 / 189 °F ±8)
F2 Relais de surcharge thermique du moteur M1
F3 Pressostat haute pression (24 bars / 348 lb/po²)
G1 Anode à courant imposé
K2 Relais, compresseur
K3 Relais électrique d’urgence / du chauffage auxiliaire
LLF Contact optionnel pour le transmetteur de signal externe (Véase 10.3.1, “Connexion avec un transmetteur de signal ex-
terne”, pág. 80).
M1 Compresseur
M2 Ventilateur
N1
Thermostat TSR (65 °C ±5 / 149 °F ±8)
N2 Régulateur de dégivrage (-7 °C/+3 °C (19,4 °F/+37 °F)
R1 Résistance 380 Ohms
X0 Borne électrique
X1 Bornes internes
Z1 Capaciteur
Tank Réservoir
Cap Couvercle
Outer jacket Enveloppe
!
Pertes matérielles
Si X0/LF est connecté, l’alimentation électrique de l’ap-
pareil doit être une connexion permanente (Voir 10.3.1,
« Connexion avec un transmetteur de signal externe »,
p. 80). N’échangez jamais L1 et N. Remarque
  Ne branchez jamais la borne X0/FB à un câble.
