GUÍA RÁPIDA DE INICIO ACCELERA® 220 E

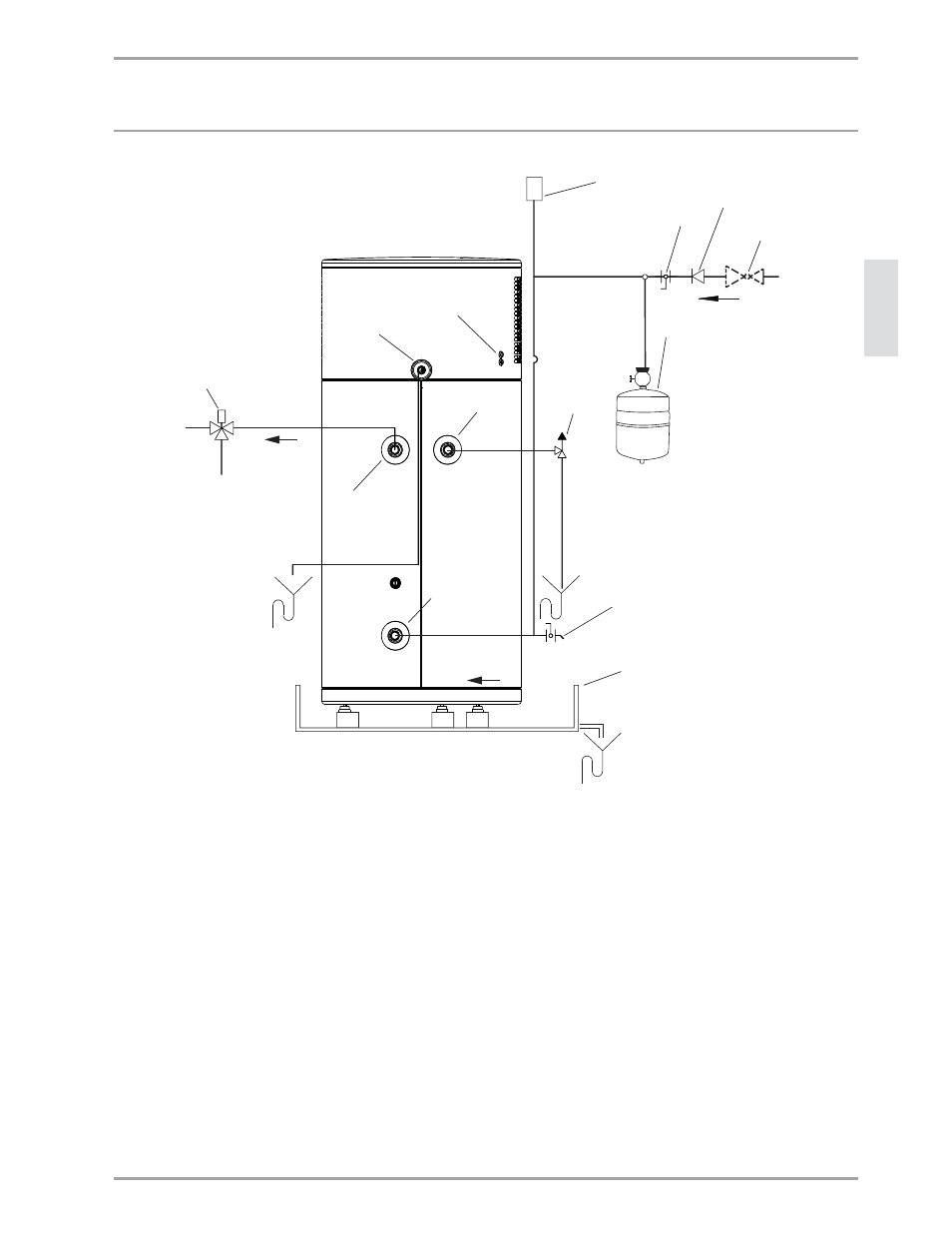

Conexiones de plomería
H
M
C
Agua fría
Agua
caliente
2
11
14
12
13
10
3
4
5
6
7
8
9
1
1
Igualador de presión
2
Conexión de agua caliente (1˝ NPT)
3
Válvula mezcladora (opcional, provista por el instalador)
4
Conexión para la válvula de T&P de ¾˝ NPT
5
Válvula de T&P de ¾˝ NPT, 0.69 MPa a 99 °C (100 psi a 210 °F) (provista con la
unidad)
6
Tanque de expansión (requerido, provisto por el instalador)
7
Válvula de cierre directo (provista por el instalador)
8
Válvula de retención (requerida, provista por el instalador)
9
Válvula de reducción de presión de 0.48 MPa (70 psi) (opcional, provista por el
instalador)
10 Conexión de agua fría (1˝ NPT)
11 Drenaje de condensado (codo incluido con la unidad)
12 Válvula de drenaje (provista por el instalador)
13 Bandeja de drenaje (provista por el instalador)
14 Excedente de condensado
