INSTALLATION
Mise en service

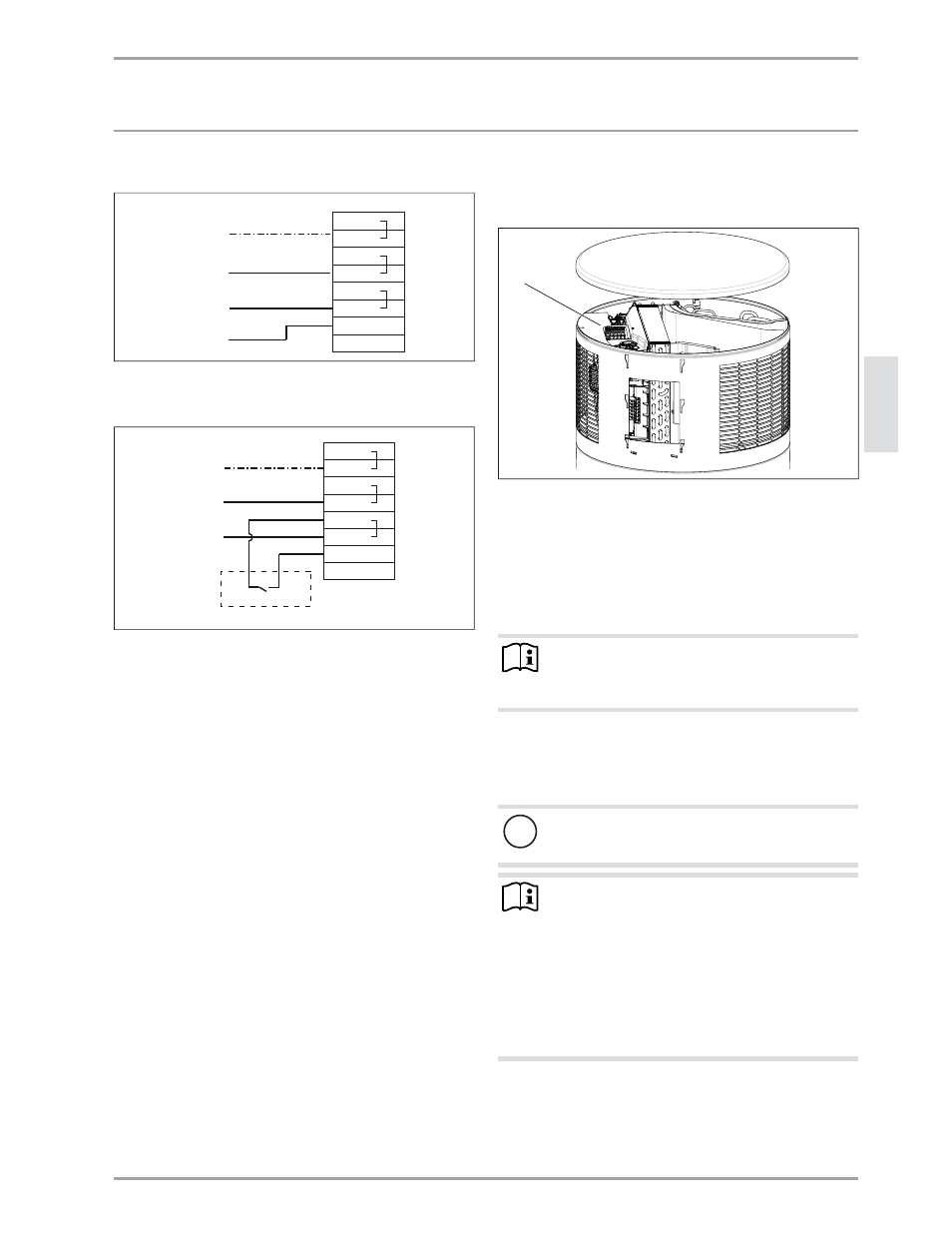

Exemple 1 : Signal Arrêt avec sa propre phase 240 V c.a.
X0
FB
LF
L1
L1
N
N
PE
PE
L1
L1, L2 oder L3
N
PE
EVU:
D00000
34
5
89
Exemple 2 : Signal photovoltaïque par le biais d’un relais et
d’une phase sur site et placé en dehors de l’appareil
X0
FB
LF
L1
L1
N
N
PE
PE
L1
N
PE
1
D00000
34
59
0
1 Convertisseur (contact fl ottant)
L’alimentation du convertisseur se trouve à un centre de distribu-
tion central (par exemple au panneau électrique principal)
Connexion à la borne bloc X0
  Retirez le couvercle de l’appareil (Voir 14.1, « Retrait du cou-
vercle de l’appareil. », p. 83)
D00000
34
8
03
1
1 Borne X0
  Préparez les fi ls pour la connexion à X0 de sorte que chaque
fi l fi nissant à X0 est doté d’un embout de câble.
  Faites passer les fi ls par le délestage.
  Connectez les fi ls à X0 (Voir 10.3.1, « Connexion avec un
transmetteur de signal externe », p. 80).
10.4 Assemblage de l’appareil
Remarque
Replacez le couvercle de l’appareil une fois les travaux
terminés. Voir 14.10, « Pose du couvercle de l’appareil. »,
p. 85.
11. Mise en service
11.1 Mise en service
!
Pertes matérielles
Ne connectez jamais l’appareil à l’alimentation électrique
avant que le réservoir d’ECS ne soit plein.
Remarque
Lorsque les températures sont au-dessous de -15 °C (5
°F), il est possible que le dispositif d’interruption de sé-
curité de température élevée risque de se déclencher.
L’appareil peut être sujet à ces températures pendant
l’entreposage ou le transport.
  Enfoncez, si nécessaire, le bouton de réenclenche-
ment du dispositif d’interruption de sécurité de
température élevée. Voir 13.3, « Réenclenchement
de l’interrupteur de sécurité de limite supérieure »,
p. 83.
