Conexiones eléctricas
• Esta aparato puede ser conectado con un cambiadiscos de CD opcional (CX-DP801EUC). Para más
detalles, consulte a su revendedor Panasonic más cercando.
• Para hacer la conexión con el cambiadiscos de CD, refiérase al manual de instrucciones del
cambiadiscos de CD (CX-DP801EUC).
Precauciones:
• Este equipo está diseñado para funcionar con un sistema de 12 voltios, de polo negativo puesto a
tierra.

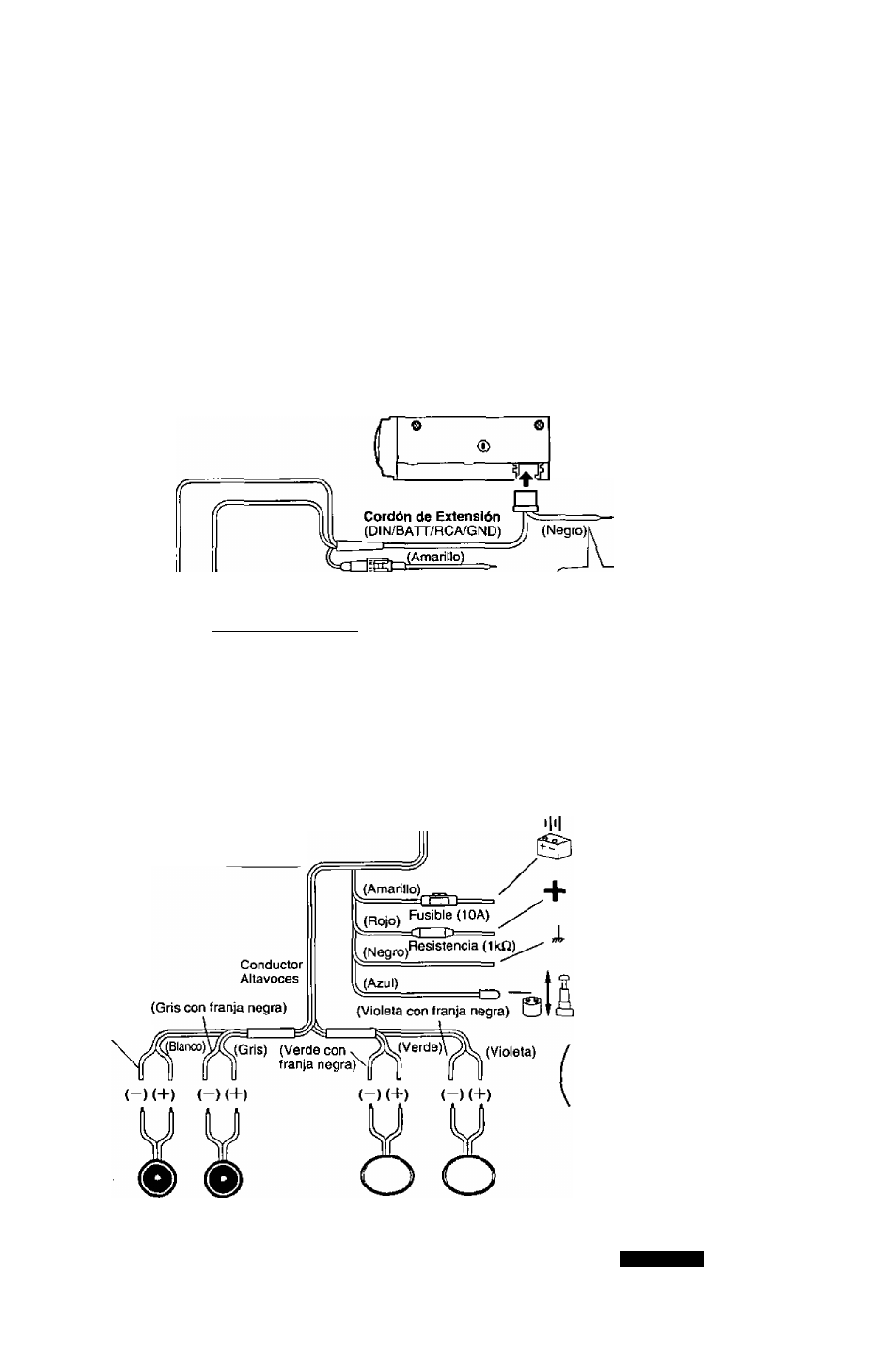

• Para prevenir daños a la unidad asegúrese de seguir el diagrama de conexiones de esta página.
• Extraiga la cubierta de los cables en una longitud de unos 5 mm desde el extremo antes de la
conexión.
• No inserte el conector de alimentación en el aparato hasta que haya terminado el tendido eléctrico.
• Asegúrese de aislar cualquier cable expuesto a un posible cortacircuito del chasis del automóvil.
Sujete todos los cables y mantenga los termínales de los cables libres de roces con cualquier parte
metálica.
CX-DP801EUC
Fuse (3A)
Cordón de la batería
A una fuente de alimentación
ll Cordón Extensión DIN constante
(Blanco)
Cable de Tierra
A una parte metálica limpia y
desnuda del chasis del vehículo.
Asegúrese de conectar a una parte
metálica del coche firmemente cable
de tierra para evitar ruidos o averías.
t
Ç
CQ-R145U
(Rojo)
L(Blanco)
R(RoJo)
Ó'
Conecetor de entrada del cambiador de CD
- Conector de salida de preamplíficador
Conector de control
del cambiador de CD
CgConector de
alimentación
Antena
(Blanco con
franja negra)
Cable de batería
A la batería del vehículo,
continua +12 V CC
Alimentación
A la fuente de alimentación
de ACC,+12VCC
Puesta a tierra
A una parte limpia y
desnuda del chasis
del vehículo
Control del relé de la
antena motorizada
Mueve la antena hacia
arriba y hacia abajo
Cable de alimentación de v
control de rele del amplificador^
Este conductor es para hacer la
conexión con el amplificadol de
potencia Panasonic. . /
Altavoz Altavoz
Izquierdo Derecho
(Frontal) (Frontal)
Altavoz Altavoz
Izquierdo Derecho
(T rasero) (T rasero)
CQ-R145U
