Connexions électriques
• Cet appareil peut être raccordé à un lecteur-changeur CD (pnodèle CX-DP801EUC). Pour de plus
amples détails, consulter un détaillant Panasonic.
• Pour les instructions relatives au raccordement, se reporter au manuel d’utilisation aftérent au lecteur-
changeur CD (modèle CX-DP801EUC).
Précautions:
• Cet appareil est conçu pour fonctionner sur un système d’alimentation avec batterie de 12 V avec
négatif à la masse.

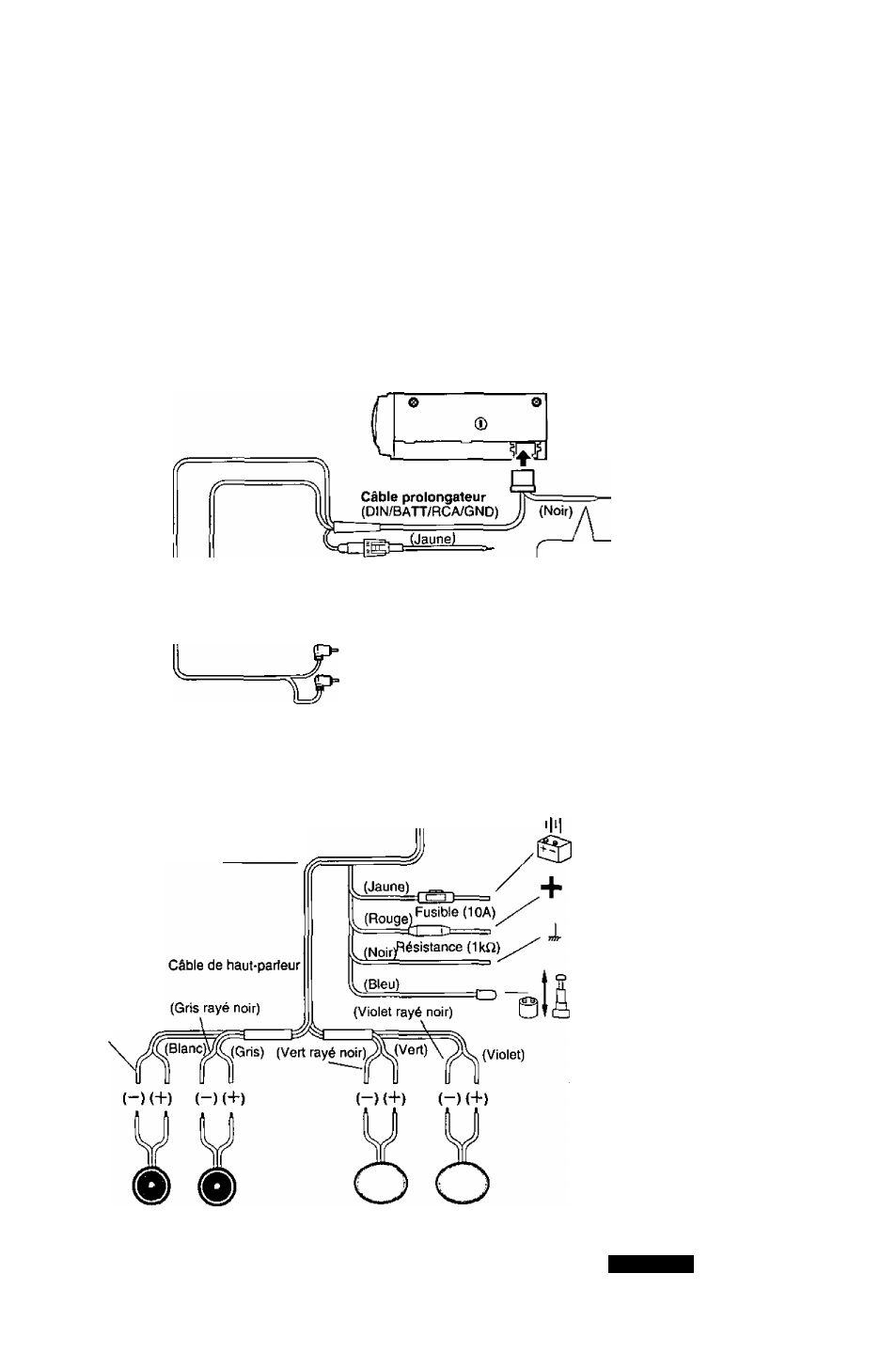

• Toujours suivre le schéma de connexion ci-dessous pour éviter d’endommager l’appareil.
• Avant de raccorder un câble, dénuder son extrémité d’environ 5 mm.
• Ne pas brancher le connecteur d’alimentation avant d’avoir effectué tous les raccordements.
• Toujours isoler les câbles exposés afin d’éviter un court-circuit possible avec le châssis de la
voiture. Rassembler tous les câbles et vérifier que les bornes des câbles ne touchent aucune pièce
métallique.
CX-DP801EUC
Câble de mise à la terre
A connecter à une partie
métallique propre découverte
de la voiture.
Fusible (3A)
Câble de batterie
Câble de prolongateur Raccordé à une source
,ljDIN) d’alimentation stable
S’assurer de connecter le câble de mise
à une partie métallique de la voiture.
Autrement, le bruit ou des problèmes se
produisent.
(Blanc)
CQ-R145U
(Rouge)
G(Blanc)
D(Rouge) Slü
Connecteur d’entrée
du changeur CD
Connecteur
de sortie préampli
Ò-
. Connecteur de commande
de changeur CD
rfp® Connecteur
d’alimentation
Antenna
(Blanc rayé
noir)
Fit de batterie
À raccorder à la batterie
de la voiture, + 12 V c.c
Alimentation
À l’alimentation ACC, + 12 V c.c.
Fil de terre
Relier à une partie métallique
dénudée et propre
du châssis de la voiture.
Relais de contrôle
de moteur de l’antenne
Commande l’extension
automatique de l'antenne.
/ Fil d’alimentation du \
' relais de contrôle de '
l’amplificateur
Ce fi! est pour branche­
ment avec l’amplifica-
\ leur de puissance
V Panasonic. >
Haut-parleur Haut-parleur
gauche (avant) droit (avant)
Haut-parleur Haut-parleur
gauche (arrière) droit (arrière)
CQ-R145U
