Park Tool Frame and Fork End Alignment Gauge Set - Manual (Page 2)

Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
FFG-2 Outil pour Vérifier
l‘alignement des Pattes de Cadre
Part No. Description
916 pièce principale
918-2 poignée
919 entretoise à molette
922 manchon intérieur
923 manchon exterieur
FFG-2 part numbers
Mode d‘emploi:

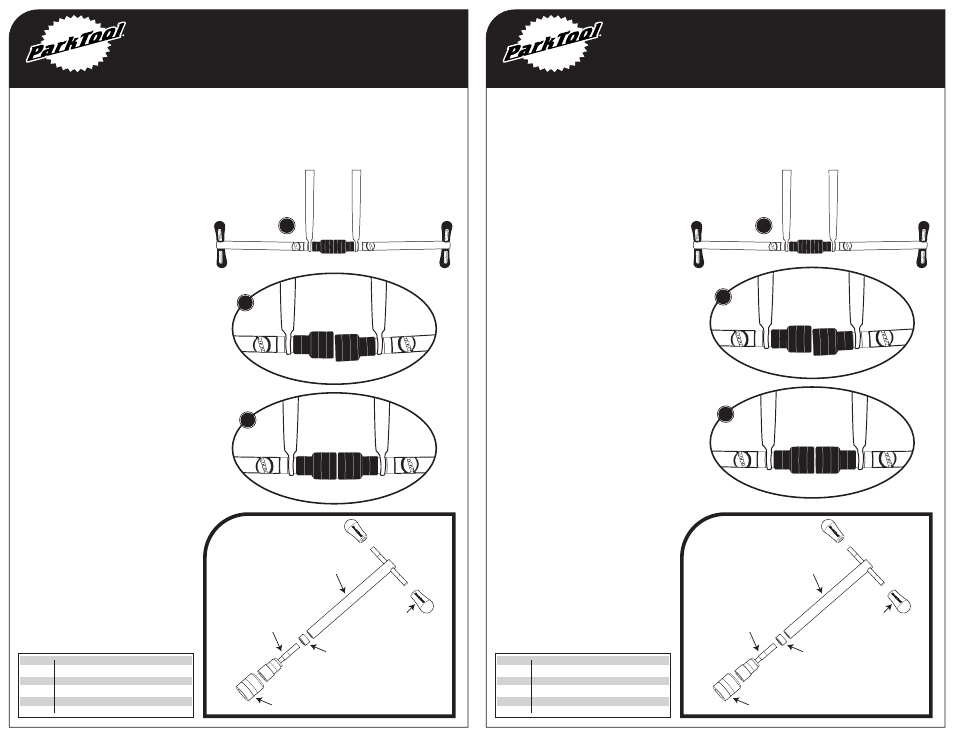

1. Placer les deux embouts du FFG-2
dans les pattes de cadre. Bien fixer
chaque partie en tenant la pièce
interne (#922) avec votre main en
tournant la poignée (#916) dans le
sens des aiguilles d‘une montre.
Pour les pattes arrières, introduire
des bagues d‘espacement à
l‘intérieur des pattes. . Pour
les pattes avant, introduire des
bagues d‘espacement à l‘extérieur
des pattes.
2. Positionner les douilles (#923) en
laissant une très légère ouverture
entre les deux douilles.
Examiner cet espace de chaque
côté pour évaluer les erreurs
d‘alignement.
3. En tenant la poignée avec une
main et la douille extérieure
avec l‘autre plier la patte avec
suffisamment de force pour aligner
parfaitement les deux douilles.
A noter: les pattes de fourches
à suspension, ainsi que certaines
pattes surdimensionnées ne
peuvent pas être „plier“ pour les
redresser. Bien vérifier les notices
techniques des fabricants.
Lorsque le fabricant déconseille
de „plier“ les pattes le FFG-2 est
à utiliser seulement pour vérifier
l‘alignement.
916
922
919
923
918-2
1
• Pour mesurer avec précision
l‘alignement des pattes de cadres
• Les longues poignées offrent un
bras de levier important
• Permet de diagnostiquer et corriger
des erreurs de transmission
• Pour éviter de plier ou casser
les axes de roues
• Pour des cadres avec
empattement jusqu‘à 160mm
• Poignées ergonomique confortables
3
2
Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
FFG-2 Mess- und
Richtwerkzeug für Ausfallenden
Part No. Description
916 körper und handgriff einheit
918-2 handgriff
919 rändel-distanzstück
922 innere buchse und schaft
923 äußere lagerbuchse
FFG-2 part numbers
Bedienungsanleitung:
1. Setzen Sie beide Lehren des FFG-
2 auf die gleiche Weise in die
Ausfallenden ein. Fixieren Sie sie,
indem Sie die innere Buchse (#922)
halten und dabei den Handgriff im
Uhrzeigersinn festdrehen. Platzieren
Sie die Unterlegscheiben (#919)
jeweils bei Hinterbauten auf der
Innenseite der Ausfallenden, bei
Gabeln auf der Außenseite.
2. Justieren Sie die äußeren Buchsen
(#923) bis nur noch ein schmaler A
bstand zwischen beiden besteht.
Taxieren Sie die Anordnung der
äußeren Buchsen aus verschiede
nen Blickwinkeln und suchen Sie
nach Abweichungen
3. Justieren Sie bei Bedarf die
Ausfallenden, indem sie die jeweilige
Lehre mit einer Hand an der äußeren
Buchse und mit der anderen am Griff
fassen. Richten Sie die äußeren
Buchsen exakt aufeinander aus.
Hinweis: Federgabeln, Rahmen
mit geklebten oder extrem dicken
Ausfallenden lassen sich häufig nicht
zurecht biegen. Wenden Sie sich im
Zweifelsfall an den jeweiligen Hersteller
für spezifische Hinweise zum Richten
der Ausfallenden.
Wenn der Hersteller das Zurechtbiegen
der Ausfallenden verbietet, verwenden
Sie das FFG-2 nur zur Kontrolle der
Ausfallenden.
916
922
919
923
918-2
1
• Exaktes Vermessen von
Ausfallenden an Rahmen und Gabel
• Lange Hebel für leichtes Justieren
• Ermitteln & Korrigieren von
Problemen bei Geradeauslauf und
Schaltverhalten
• Vermeidet verbogene und
gebrochene Achsen
• Passend für Rahmen und Gabeln
bis 160 mm Baubreite
• Komfortabel geformte Handgriffe
3
2
