5
MANUAL DE INSTALACIÓN
Archivador
ATENCIÓN: LEA Y ENTIENDA TODAS LAS INSTRUCCIONES
Y ADVERTENCIAS ANTES DE ARMAR, INSTALAR O UTILIZAR ESTE PRODUCTO.
WWW.WEATHERGUARD.COM
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK TM
*24-0117* Pieza N.º 24-0117 Rev. C 03/12
PASOS DE INSTALACIÓN
NOTA: coloque el archivador contra una mampara, unidad de estante o entre otras unidades.
PASO 1. Atornille la base al cuerpo.
PASO 2. Coloque un lateral contra una mampara o unidad de estante y nivélela con su cara. Marque tres
orificios de montaje en el piso y un orificio en el lateral superior.
PASO 3. Retire la unidad y taladre.
PASO 4. Vuelva a colocar la unidad y atorníllela.
NOTA: se suministran un sujetador ciego y una arandela de presión de 1/4" para utilizar en áreas en las
que no se pueden utilizar sujetadores estándar, como blindajes térmicos y soportes para pisos. Consulte
las instrucciones de instalación de los sujetadores ciegos.
PASO 5. Atornille el lateral superior a la mampara o unidad de estante.
PASO 6. Deslice los estantes en la unidad y presiónelos para trabarlos en los clips del estante.
Tenga cuidado: use siempre gafas de
protección para evitar el ingreso de
objetos extraños en los ojos cuando instale
productos WEATHER GuARD ® para vans.
PRECAUCIÓN
Antes de utilizar el taladro, verifique los
tanques y las tuberías de combustible, las
líneas de frenos, los cables eléctricos, etc.
para no cortarlos o perforarlos. No utilice
sujetadores ciegos en estas áreas.
ADVERTENCIA

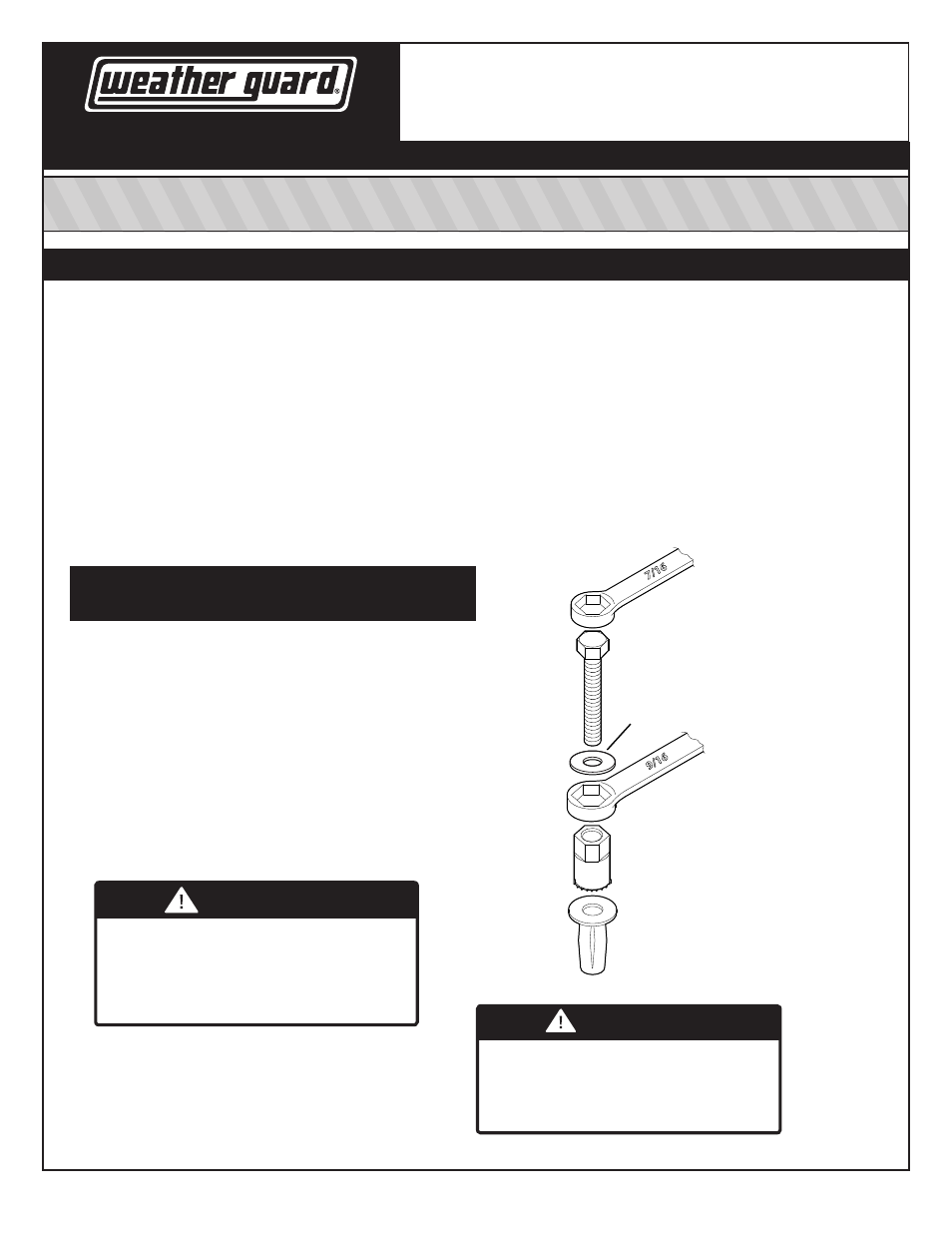

Llave de 7/16"
(o dado de 7/16")
Perno negro óxido
Arandela plana
Llave de 9/16"
Herramienta de instalación
Sujetador ciego
Aplique una gota de aceite sobre el perno negro
óxido antes de armar, como se muestra a la
derecha. Coloque el sujetador ciego en el orificio
y utilice una llave de 7/16 para ajustar el perno
hexagonal negro hasta que el sujetador ciego esté
totalmente asentado. Será difícil comenzar a girar el
perno hexagonal negro al colocarlo. A medida que el
sujetador ciego "sobresalga", será más fácil, hasta
que llegue al fondo o se fije. Asegúrese de que el
sujetador ciego y la herramienta de instalación no
giren durante la instalación.
INSTALACIÓN DE LOS
SUJETADORES CIEGOS
