4

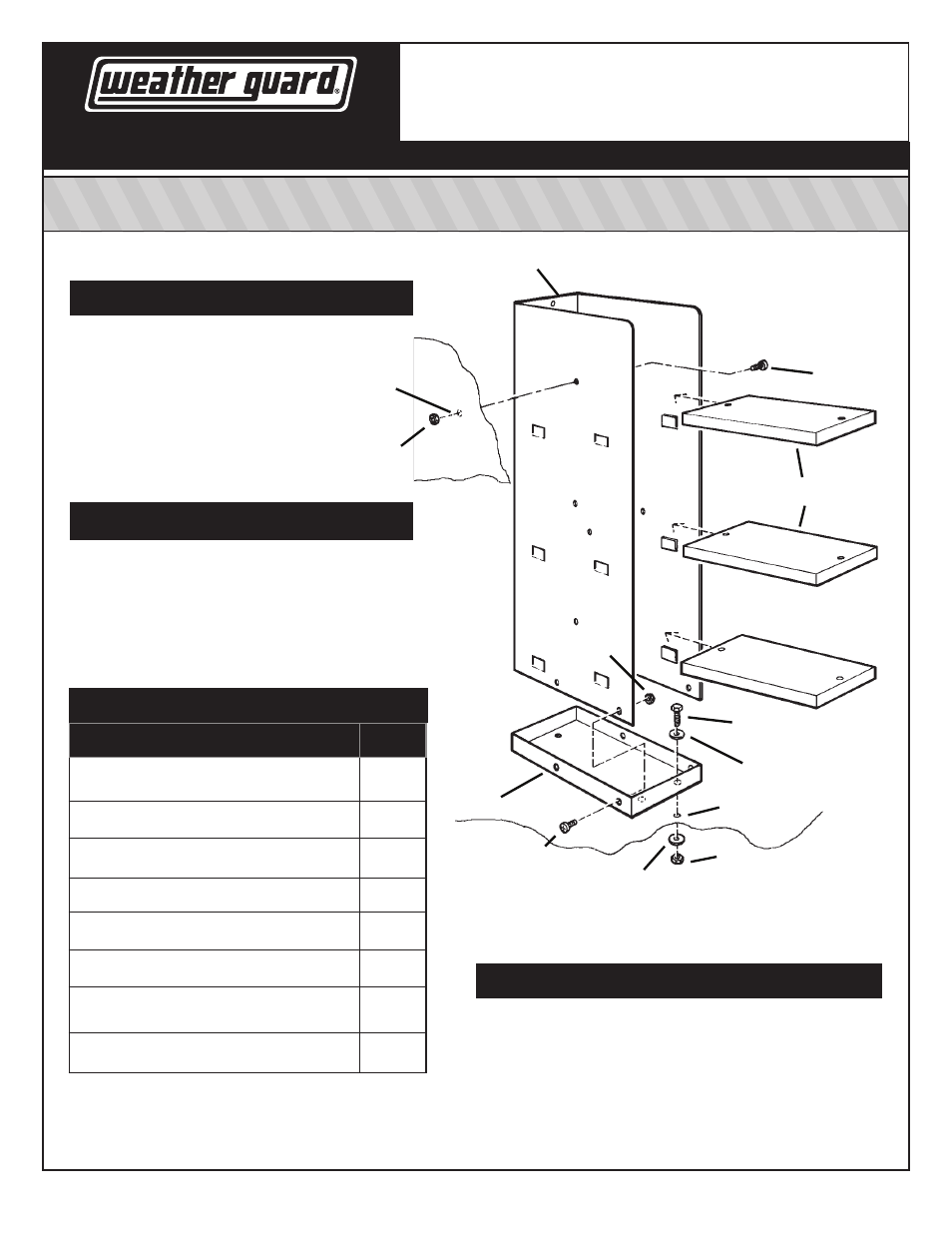

MANUAL DE INSTALACIÓN
Archivador
ATENCIÓN: LEA Y ENTIENDA TODAS LAS INSTRUCCIONES
Y ADVERTENCIAS ANTES DE ARMAR, INSTALAR O UTILIZAR ESTE PRODUCTO.
WWW.WEATHERGUARD.COM
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK TM
*24-0117* Pieza N.º 24-0117 Rev. C 03/12
• Llave de boca abierta o cerrada
de 7/16" (2)
• Taladro eléctrico con broca de 5/16"
• Llave de boca abierta o cerrada
de 9/16"
TIEMPO DE INSTALACIÓN
Tiempo aproximado de instalación:
12 a 30 minutos por unidad según la experiencia
en la instalación de equipos para vans.
DESCRIPCIÓN CANT.
Perno de cabeza hexagonal
de 1/4-20 x 5/8"
5
Tuerca de bloqueo de nylon de 1/4-20 8
Perno hexagonal de 1/4-20 x 1-1/4" 2
Arandela plana de 1/4" 4
Herramienta de instalación 1
Sujetador ciego de 1/4-20 1
Arandela de presión de 1/4" 1
Perno negro óxido de 1/4-20 x 2-1/4" 1
JUEGO DE PERNOS
LISTA DE PIEZAS
• 1 cuerpo
• 3 estantes
• 1 base
Cuerpo
Estantes
Perno de cabeza
hexagonal de
1/4-20 x 1-1/4"
Arandela plana de 1/4"
Orificio de 5/16"
Tuerca de bloqueo
de nylon de 1/4-20
Arandela plana de 1/4"
Perno de cabeza
hexagonal 1/4-20 x 5/8"
Base
Tuerca de bloqueo
de nylon de 1/4-20
Orificio
de 5/16"
Tuerca de
bloqueo de
nylon de 1/4-20
Perno de cabeza
hexagonal de
1/4-20 x 5/8"
HERRAMIENTAS NECESARIAS
