Einbau

Fortsetzung

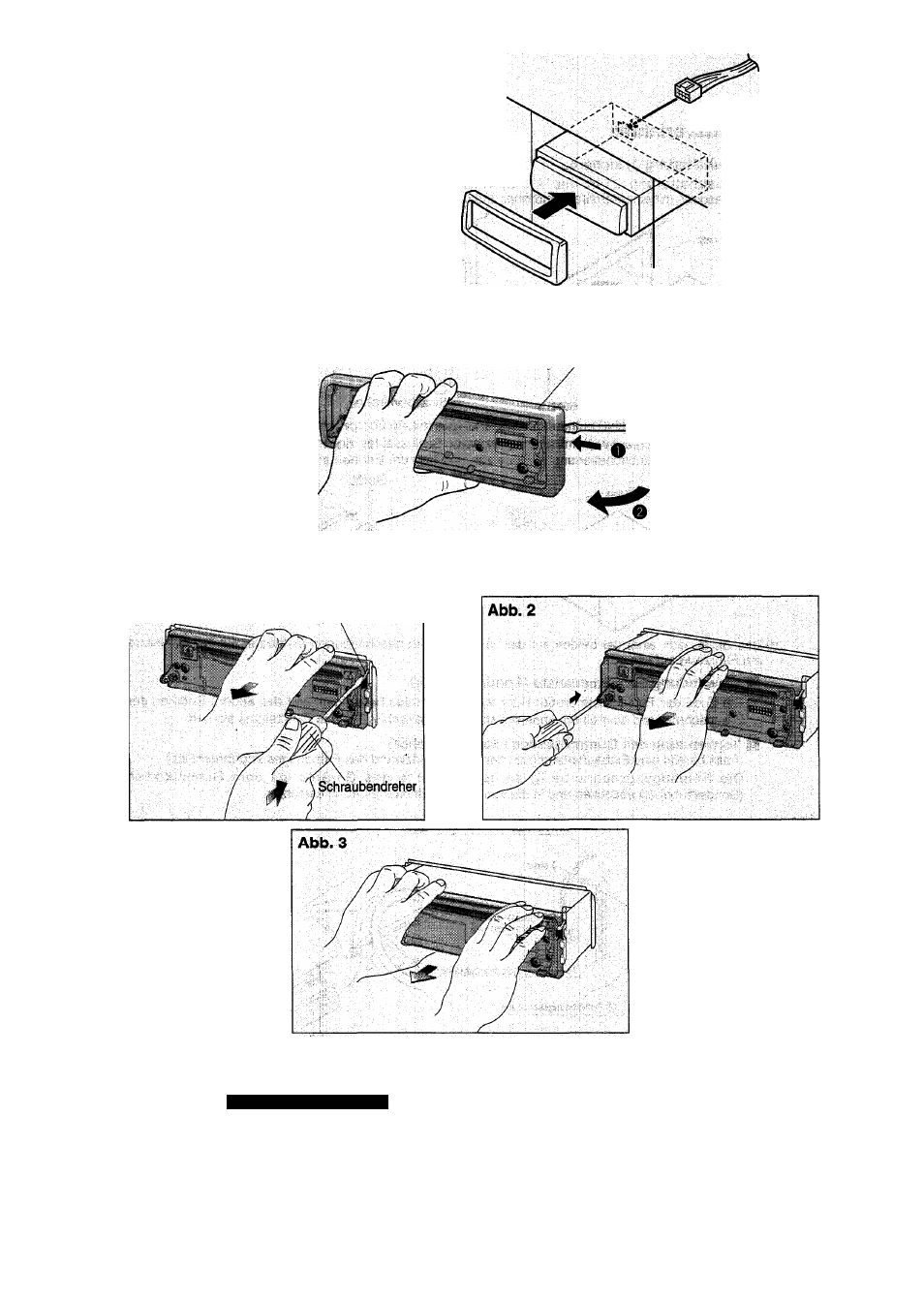

3. a) Den Versorgungsstecker (D anstecken.

b) Die Abdeckplatte ® einbauen.

^ Abdeckplatte

4. Nach dem Einbau ist die negative (-)

Batterieklemme wieder anzuschließen.

Entfernen des Gerätes

a) Das abnehmbare Frontpanel entfernen. (Siehe Seite 65.)

b) Die Abdeckplatte gemäß Abbildung mit einem Schraubendreher entfernen.

Abdeckplatte

d) Versorgungsstecker

Schraubendreher

(S-

c) Das Gerät herausziehen, indem der Verriegelungshebel mit Hilfe eines Schraubendrehe niederge­

drückt wird. (Abb. 1, Abb. 2)

d) Das Gerät mit beiden Händen herausziehen. (Abb. 3)

Abb. 1

Verriegelungshebel

70

CQ-DFX555/DFX355LEN
