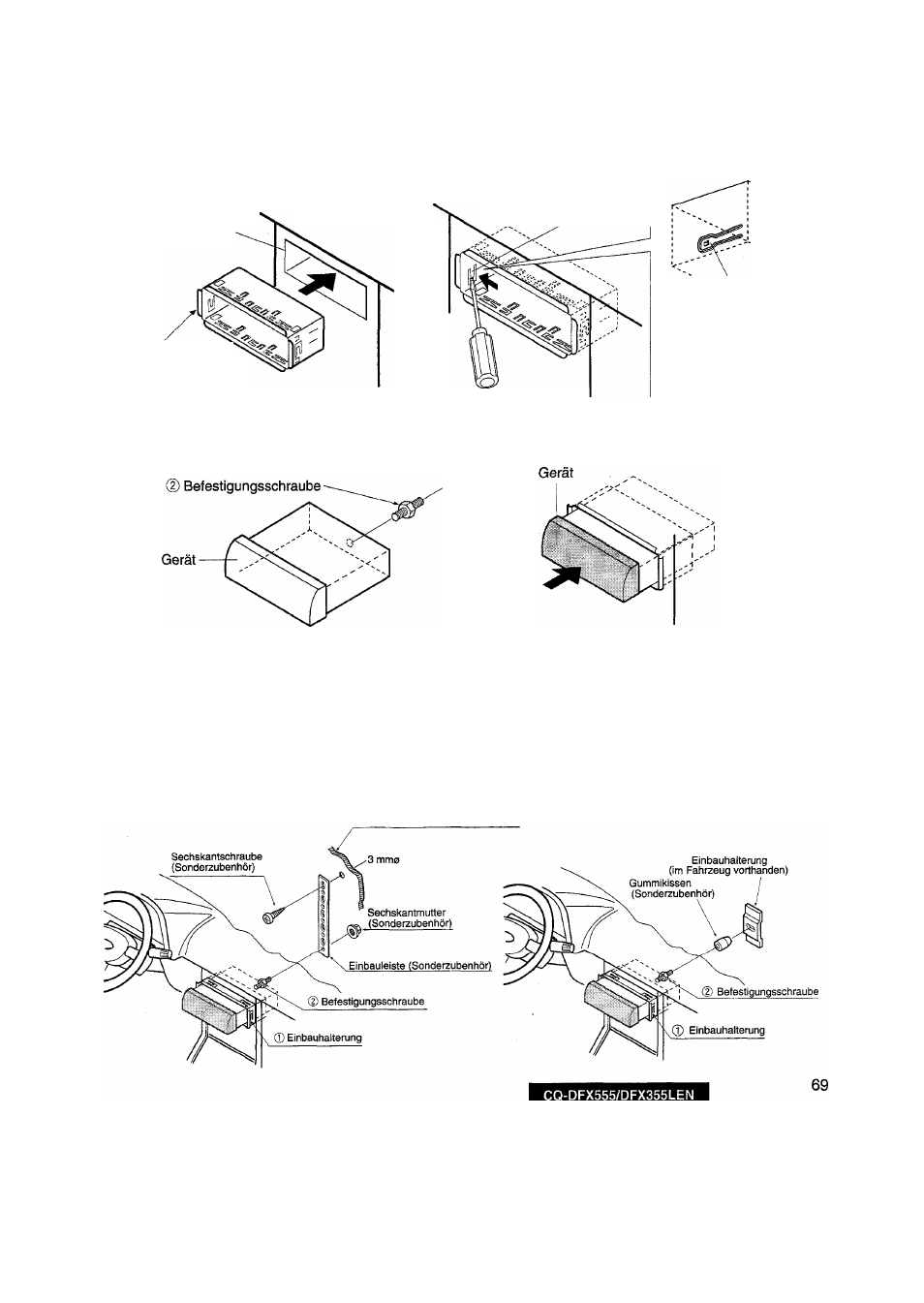

Installations verfahren
1. Die Einbauhalterung 0 sichern.
Die
Einbauhalterung
©
in
das
Armaturenbrett
einsetzen
und
die
Montagelaschen mit einem Schraubendreher entsprechend umbiegen.
Montagelasche
Armaturenbrett
® Einbauhalterung
2. Die Rückseite des Gerätes sichern.
Schraubendreher
Verriegelungshebel
Darauf achten, daß
der Verriegelungs
hebel bündig mit
dem Einbaurand ab
schließt (und nicht
nach außen über
seht).
a) Den elektrischen Anschluß anhand der Bedienungsanleitung überprüfen.
b) Die Befestigungsschraube @ mit einem geeigneten Schlüssel festziehen.
c) Das Gerät in die Einbauhalterung ® einsetzen und bis zum Ertönen eines Einrastgeräusches hinein
drücken.
d) Das Gerät nach einer der beiden auf der nächsten Seite beschriebenen Methoden mit der Rückseite
am Fahrzeug sichern.
■ Verwendung der Einbauleiste (Sonderzubehör)
Ein Ende der Einbauleiste an der Rückseite des Gerätes befestigen, und das andere Ende an der
Brandschutzwand oder einem anderen, stabilen metallischen Teil des Fahrzeuges sichern.
■ Verwendung des Gummikissens (Sonderzubehör)
(Falls bereits eine Einbauhalterung an der Brandschutzwand des Fahrzeuges angebracht ist.)
Die
Befestigungsschraube
@
an
der
Rückseite
des
Gerätes
mit
dem
Gummikissen
(Sonderzubehör) abdecken und in die vorhandene Einbauhalterung einsetzen.
Brandschutzwand das Fahrzeuges
