Precauciones (Conector ISO)______________
• El alambrado del cordón de alimentación está de acuerdo con la alineación de los conec'
tores normales de la ISO.
• Para algunos tipos de carros, parte del alambrado puede ser diferente de la alineación ISO
normal como se muestra en la Tabla 1 . aunque se adopten los conectores ISO.
Tabla 1

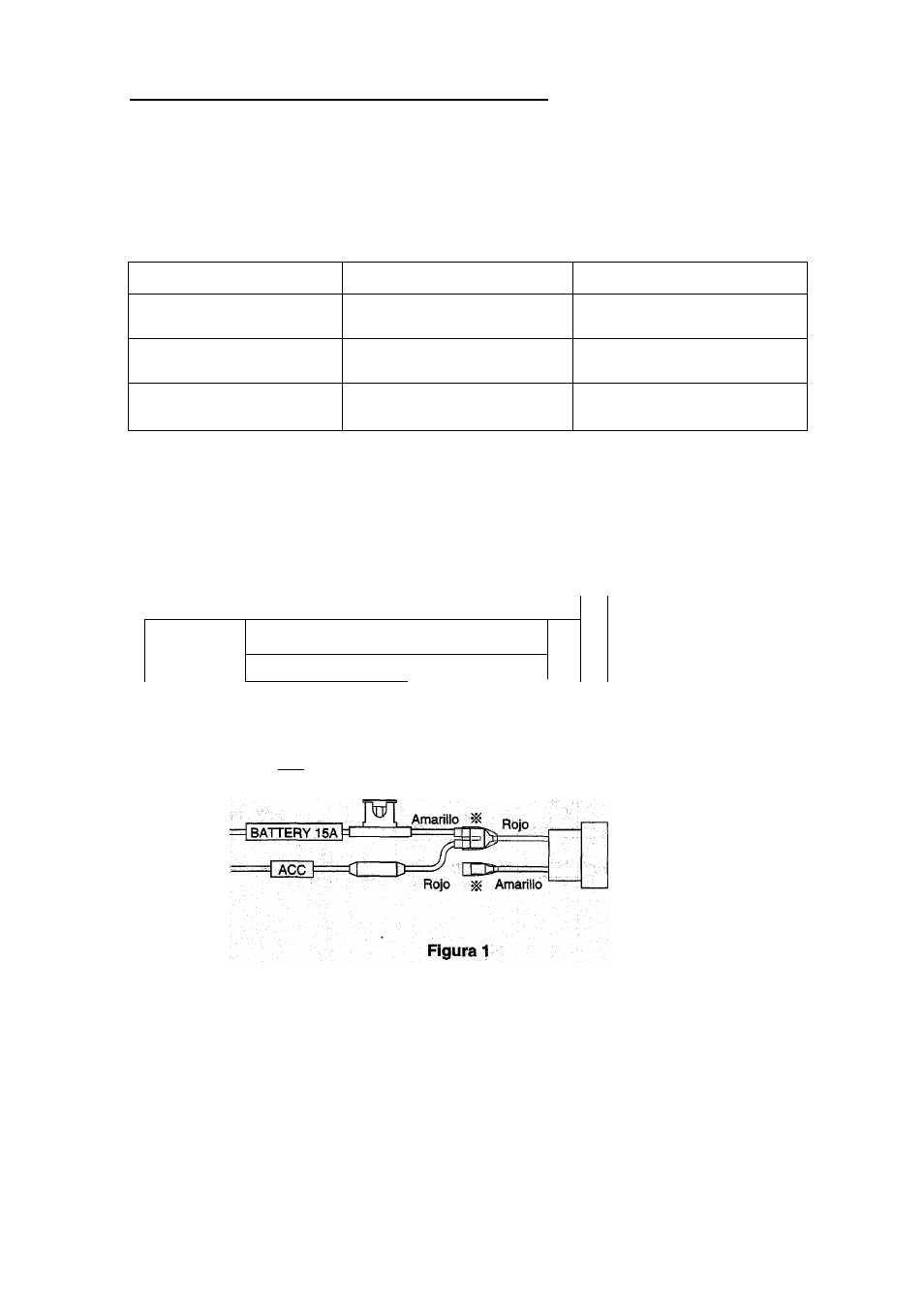

__ Figura 1 Clavija Número A4
Automóvil con alineación
normal ISO
Batería (alimentación perma­
nente de 12 V)
"IGN" 0 "ACC" (alimentación
de 12 V conmutada)
Ejemplo de Carro A
"IGN" 0 "ACC“ (alimentación
de 12 V conmutada)
Batería (alimentación perma­
nente de 12 V)
Ejemplo de Carro B Sin conexión
Batería (alimentación perma­
nente de 12 V)
• Verifique los datos para confirmar que la alineación del conector ISO en el lado del carro es
igual a la alineación normal ISO (Tabla 1, Figura 1).
• En el caso de la alineación para el Carro A o B, cambie las conexiones de los conductores
rojo/amarillo del bloque de conectores de transferencia (^) como se muestra en la Figura 1.
------1 Ar'r' 1 n 1>
_5^£^ ro X,/
Normal ISO
------1 AUO h—---- LI IJ-
BATTERY 15A h __ _____ ^
Amarillo ^ Amarillo\
-A7; Llave ACC/IGN
A4
WÎ Rojo
= BATTERY 15A í
Amarillo I
Carro A
ACC
Rojo ^ Amarillo
p5
HJ
Carro B
+12V
-A4 ; + 12 V Batería
- A7 : -I-12 V Batería
- A4 : Llave ACC/IGN
■^12V
- A7 :12 V Batería
N—A4 ; NC
• Después de la conexión, las secciones que llevan la marca "p" deberán ser aisladas sin
falta, usando cintas aislantes o similares.
