Instalación
continuación
H

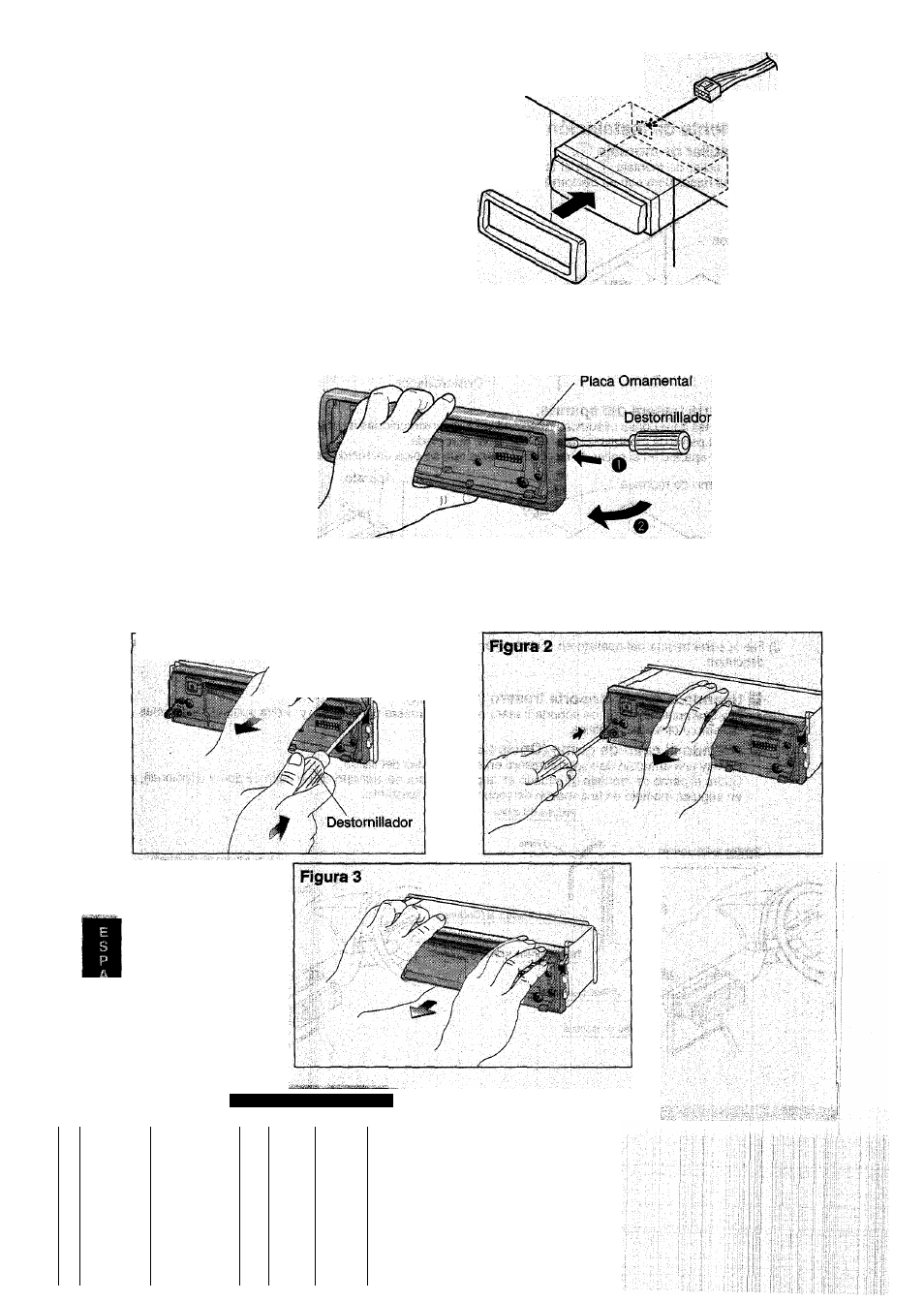

3. a) Inserte el conector de alimentación ( 3 ).
b) Instale la placa ornamental d).
(6) Placa Ornamental
4. Despuiés de temínar la instalación
reconecte el terminal negativo (-) dei
acumuiador.
Cómo quitar el aparato
a) Quitar la placa frontal remowible. (Véase la página 225.).
b) Quitar la placa ornamental con un destornillador como se muestra en la figura.
(D Conector de
alimentación
c) Extraiga la unidad mientras presiona la palanca de bloqueo empleando la placa de destornillador.
(Figura 1, Figura 2)
d) Tirar de la unidad con las dos manos para quitarla. (Figura 3)
Figura 1 Palanca de cierre
?
