50 amplificador integrado azur
Durante el diseño de nuestros amplificadores hemos intentando incluir
características que le permitan conectar su sistema de varias maneras.
La inclusión de características como por ejemplo las conexiones
SPEAKER B (Altavoz B) le ofrecen la posibilidad de configurar su sistema
en función de sus requisitos. Los diagramas siguientes están diseñados
para facilitar las conexiones.
Conexión bbásica

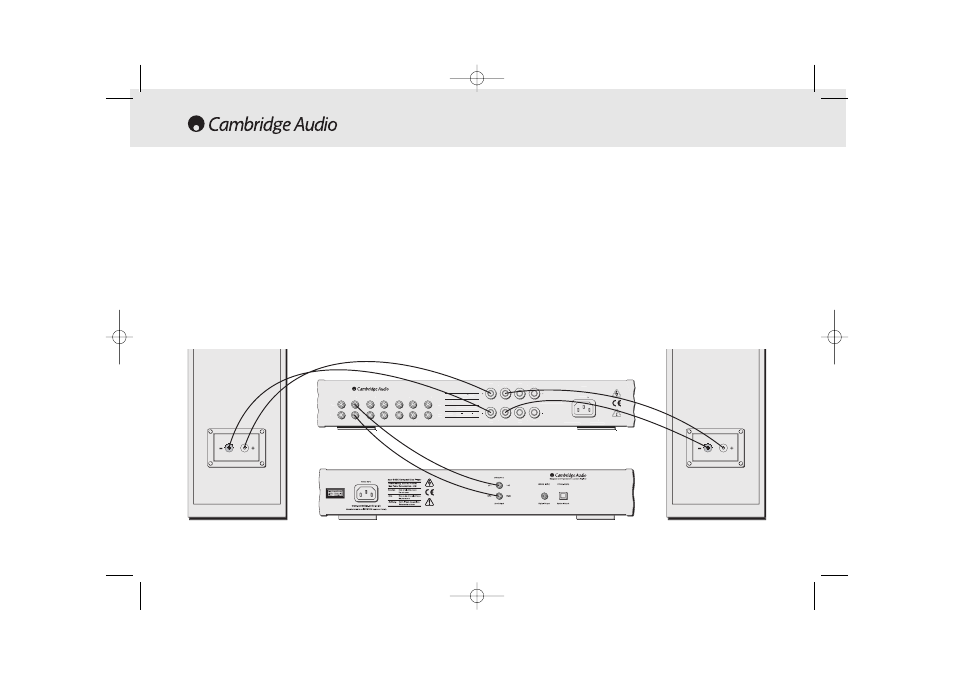

El diagrama siguiente muestra la conexión básica de su amplificador a
un reproductor de CD y a un par de altavoces.
CONEXIÓN
