104 Комбинированный усилитель серии azur
Разъем питания от сети переменного тока (AC)
После того, как Вы завершили все подключения к усилителю,
включите шнур питания в подходящую розетку сети переменного
тока (AC). Теперь усилитель готов к использованию.
Подключение громкоговорителей
Усилители 540A и 640A имеют на задней панели два набора
разъемов для динамиков, динамики A и B. Динамики A - это клеммы
основных динамиков, динамики B - это разъемы вторичного
подключаемого динамика. Подключайте провода от динамика
вашего левого канала к клемме "LEFT + &
- ", и аналогично провода
от динамика вашего правого канала к клемме "RIGHT + & - ". В
каждом случае клемма красного цвета - это положительный выход
и клемма черного цвета - это положительный вход. Следует следить
за тем, чтобы проводник многожильного провода не замкнул
накоротко выходы динамиков.
Примечание: Этот усилитель был разработан для
использования с динамиками с номинальным сопротивлением
от 4 до 8 ом.
Пожалуйста, проверьте надежность затяжки клемм динамиков
для обеспечения хорошего электрического соединения.
Вполне возможно, что слабая затяжка винтов клемм может
повлиять на качество звучания.
Клеммы "Tape mon"
Эти зажимы можно подсоединять к ленточному магнитофону или к
аналоговым зажимам устройства типа MiniDisc или пишущего CD-
дисковода. Подключайте соединительный кабель от клемм "Line
Out" (линейный выход) пишущего устройства к зажимам "Tape
Monitor" (монитор ленточного магнитофона) усилителя. Этот
монитор служит дубликатом входа обычного ленточного
магнитофона или устройства записи.
Power Rating: 230V AC 50Hz Designed and Engineered in London, England
www.cambridge-audio.co.uk
Manufactured in an ISO9002 approved facility
Power AC
Right Left Right Left
Lef t
B A
Right Lef t Right B A
Rec-Out Tape In AV / MD DVD Tuner / DAB CD Aux
Rec-Out Tape I n AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left Impedance 4 - 8 ohms
Loudspeaker Terminals
Caution
Serial Number Label Removed
Risk of electric shock
Do not open Caution
Risque de choc electrique
Ne pas ouvrir Avis
Vorm offnen des gerates
Netzstecker ziehen Achtung
azur 340A Integrated Amplifier
Max Power Consumption : 345W

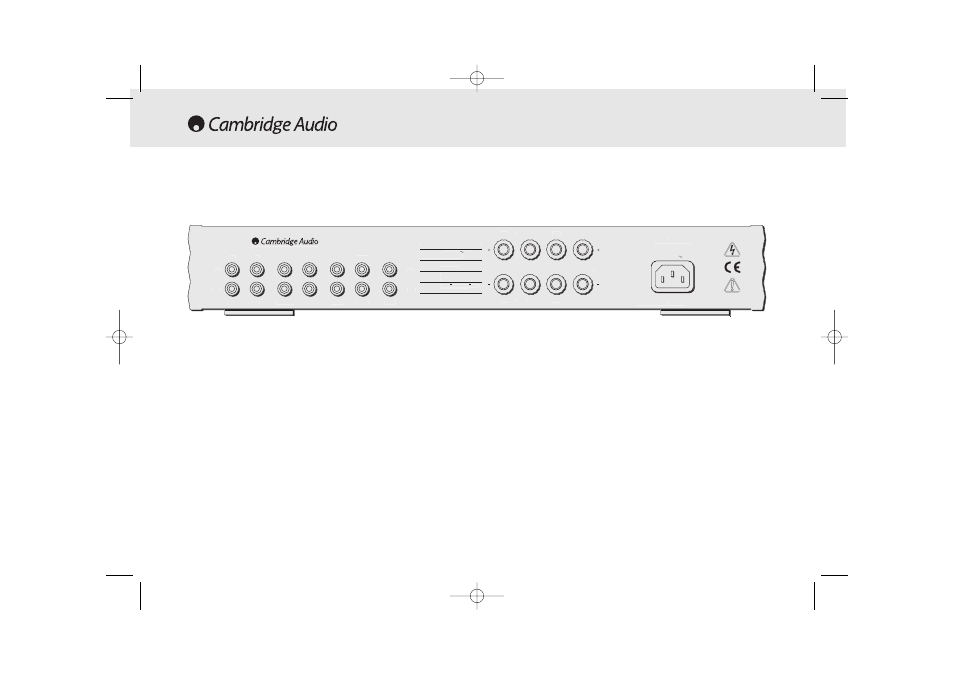

ПОДСОЕДИНЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ
