106 Комбинированный усилитель серии azur
При разработке наших усилителей мы постарались снабдить их
возможностями, которые допускают разнообразные способы
подключения вашей системы. Добавление таких возможностей, как
разъемы "SPEAKER B" (ДИНАМИК B), означает, что вы сможете
выбирать конфигурацию вашей системы в зависимости от ваших
потребностей. Для облегчения выполнения соединений
разработаны нижеследующие схемы.
Основные подключения

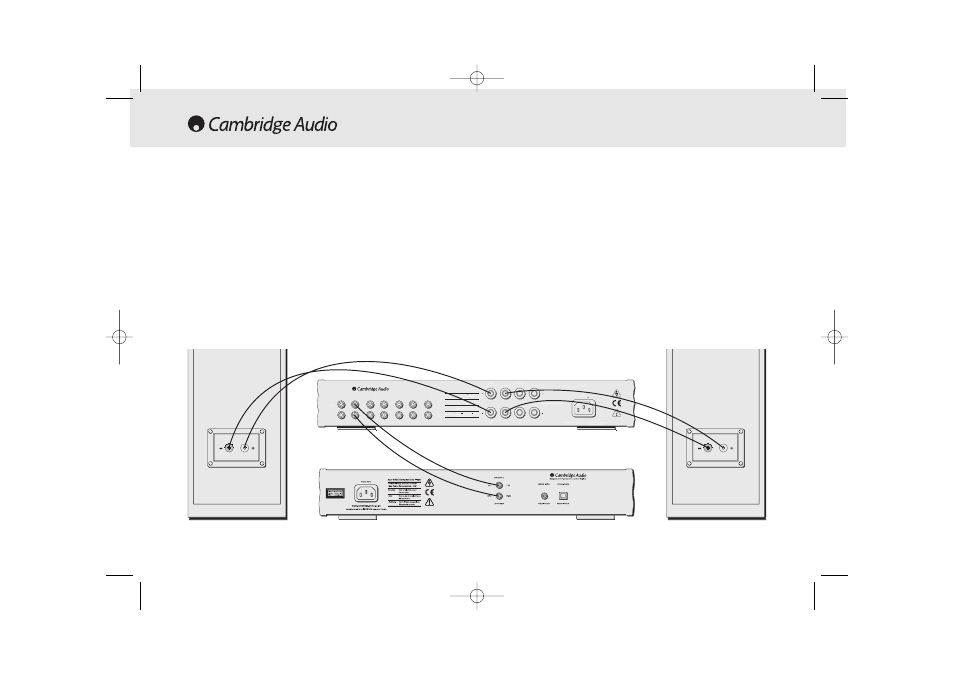

Следующая схема иллюстрирует основной вариант подсоединения
вашего усилителя к CD-плейеру и паре динамиков.
ПОДСОЕДИНЕНИЕ
