Комбинированный усилитель типа 340A
Комбинированный усилитель серии azur 107

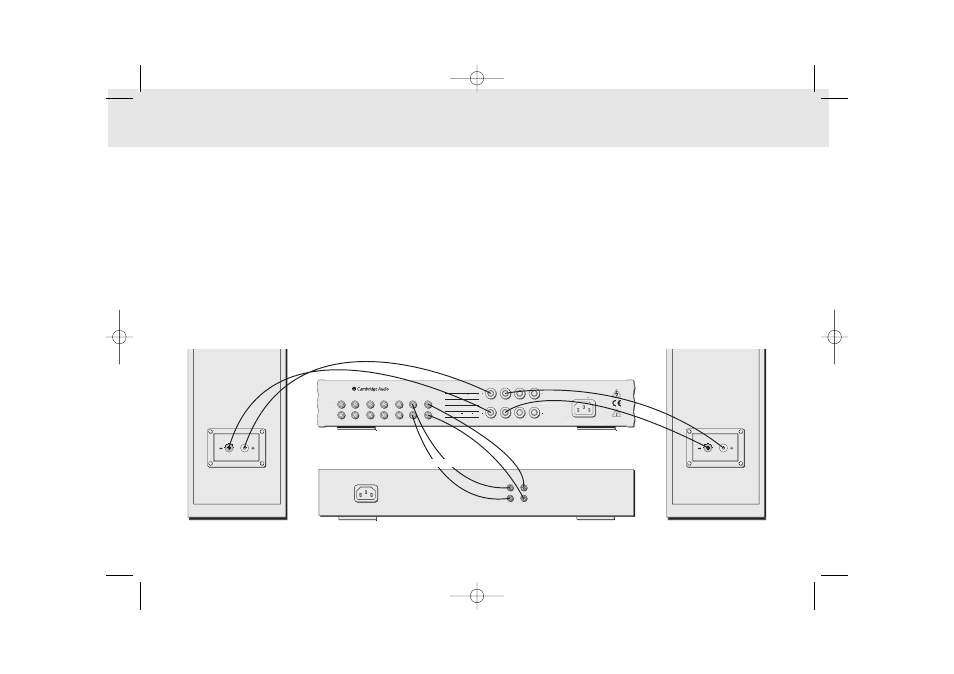

Подключение ленточного магнитофона
Следующая схема показывает, как соединить усилитель с
ленточным магнитофоном или иным источником, имеющим
разъемы записи и монитора.
Использование выводов "Speaker B" (Динамик B)
Зажимы "Speaker B" на задней стенке усилителя допускают
применение второго набора динамиков, которые могут находиться в
другой комнате.
Power Rating: 230V AC 50Hz Designed and Engineered in London, England
www.cambridge-audio.co.uk Manufactured in an ISO9002 approved facility
Power AC
Right Left Right Left
Left
B A
Right Lef t Right B A
Rec-Out Tape In AV / MD DVD Tuner / DAB CD Aux
Rec-Out Tape In AV / MD DVD Tuner / D AB CD Aux
Right
Left
Righ t
Lef t Impedance 4 - 8 ohms Loudspeaker Terminals
Caution Serial Number Label Removed
Risk of electric shock
Do not open Caution
Risque de choc electrique
Ne pas ouvrir Avis
Vorm offnen des gerates
Netzstecker ziehen Achtung
azur 340A Integrated Amplifier
Max Power Consumption : 345W
Rec In Rec Out
Ленточный магнитофон / MD-плейер
