Netzanschluss
Nachdem Sie alle Anschlüsse am Verstärker vorgenommen haben,
stecken Sie das Netzkabel in eine geeignete Steckdose. Jetzt ist Ihr
Verstärker einsatzbereit.
Anschluss dder B
Boxen
Der Verstärker 340A weist zwei Gruppen von Lautsprecheranschlüssen
an der Rückseite auf, nämlich A und B. Die Gruppe A steht als
Hauptanschluss für Boxen bereit, B ist für zusätzlich schaltbare Boxen
gedacht. Verbinden Sie die Kabel von Ihrer linken Box mit den
Anschlüssen LEFT +/- und die Kabel von der rechten Box mit RIGHT
+/-. Dabei bedeutet der rote Eingangs-Anschluss PLUS (+) und der
schwarze Anschluss Minus (-). Bitte achten Sie darauf, dass keine
Kabelfasern das Nachbarkabel bzw. den Nachbaranschluss berühren,
weil so ein Kurzschluss entsteht.
Hinweis: D
Dieser VVerstärker iist ffür dden B
Betrieb m
mit B
Boxen m
mit eeiner N
Nenn-
Impedanz vvon 4
4 bbis 8
8 O
Ohm aausgelegt.
Die AAnschlüsse ffür ddie LLautsprecher m
müssen iimmer ggut ggesichert
werden, uum eeine sstabile eelektrische VVerbindung zzu ggewährleisten. W
Wenn
die S
Schraubverbindungen llose ssind, kkann ssich ddas nnachteilig aauf ddie
Tonqualität aauswirken.
Tape M
Mon
Diese Anschlüsse können mit einem Cassettenrecorder oder den
analogen Anschlüssen von MiniDisc oder CD Recorder verbunden
werden. Verlegen Sie ein Verbindungskabel von den Line Out
Anschlüssen des Recorders zu den Tape Monitor Anschlüssen des
Verstärkers. Dieser Monitor Anschluss dient als zweite Eingangsquelle
für Band/Aufnahme (Tape/Record).
Power Rating: 230V AC 50Hz
Designed and Engineered in London, England
www.cambridge-audio.co.uk
Manufactured in an
ISO9002
approved facility
Power AC
Right
Left
Right
Left
Lef
t
B
A
Right
Lef
t
Right
B
A
Rec-Out
Tape In
AV / MD
DVD
Tuner / DAB
CD
Aux
Rec-Out
Tape I
n
AV / MD
DVD
Tuner / D
AB
CD
Aux
Right
Left
Right
Left
Impedance 4 - 8 ohms
Loudspeaker Terminals
Caution
Serial Number Label Removed
Risk of electric shock
Do not open
Caution
Risque de choc electrique
Ne pas ouvrir
Avis
Vorm offnen des gerates
Netzstecker ziehen
Achtung
azur 340A Integrated Amplifier
Max Power Consumption
:
345W

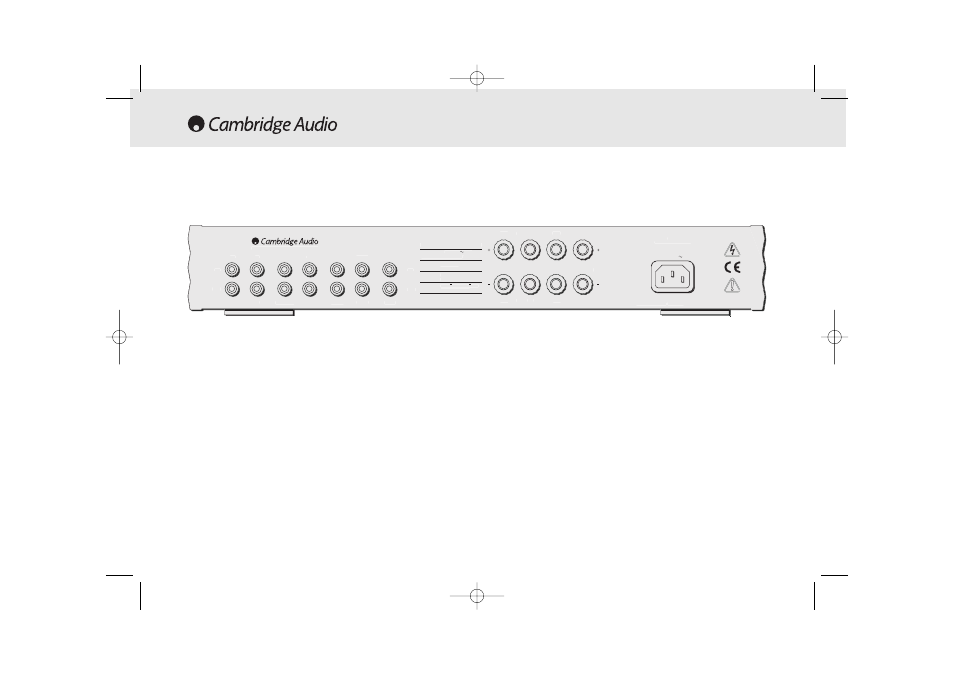

ANSCHLÜSSE AN DER RÜCKSEITE DES GERÄTS
