36 amplificateur intégré azur
À la conception de nos amplificateurs, nous avons voulu intégrer
plusieurs possibilités de raccordement. L'inclusion de caractéristiques
telles que le bornier B vous permet ainsi de configurer votre chaîne
selon vos besoins. Les schémas suivants ont pour but de faciliter le
raccordement.
Raccordement dde bbase

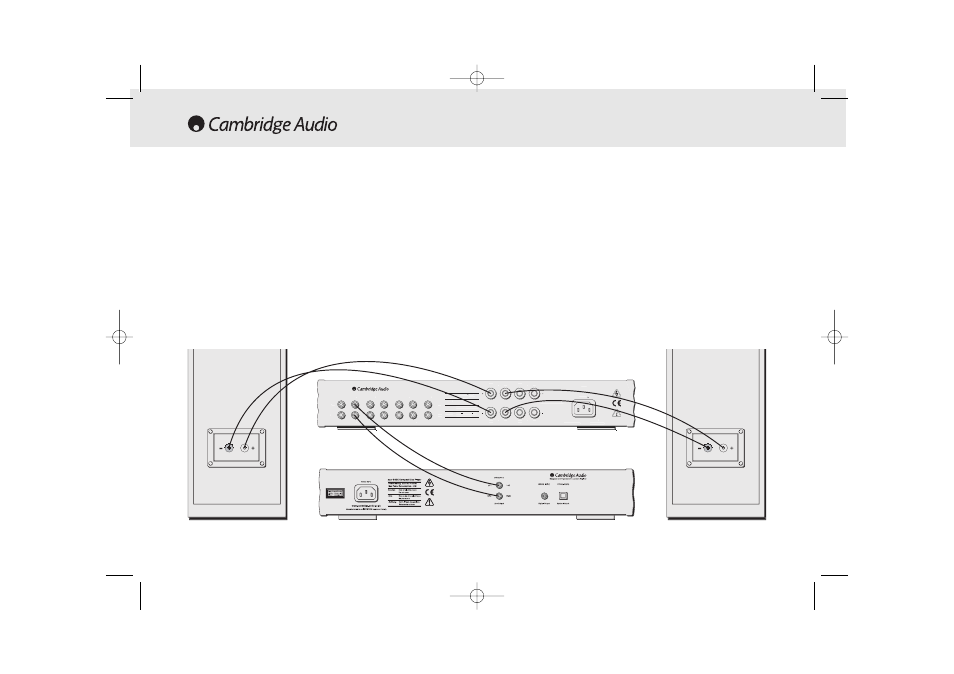

Le schéma suivant présente le raccordement de base de l'amplificateur
à un lecteur de CD et à une paire d'enceintes acoustiques.
RACCORDEMENT
