6-6
Montaggio del modulo per la terza
impugnatura
Per il collegamento del modulo della terza impugnatura è necessario un cacciavite Phillips.
Montaggio del modulo per la terza impugnatura:
1. Scollegare l’alimentazione dell’unità principale.
2. Rimuovere l’unità principale dalla parete sollevando verso l’alto e verso l’esterno (le
istruzioni si trovano a pagina 4 di questo manuale).
3. Collegare una barra di stabilizzazione al retro del modulo per la terza impugnatura
(come è mostrato utilizzando due viti e rondelle a stella incluse).
4. Allineare la barra di stabilizzazione metallica con la scanalatura sul retro dell’unità
principale. Allineare inoltre le lame di connessione con le aperture delle lame sul
lato dell’alloggiamento dell’unità principale.
5. Far scivolare saldamente in posizione il modulo per la terza impugnatura nell’unità
principale.
6. Fissare in posizione il modulo per la terza impugnatura (come è mostrato utilizzando
due viti e rondelle a stella incluse).
7. Collocare l’unità sulla parete seguendo le istruzioni che si trovano a pagina 4 di
questo manuale e ricollegare l’alimentazione dell’unità principale.
8. Collocare lo strumento sulla terza impugnatura e sollevare dal supporto. Ciò
consente di esaminare la correttezza del collegamento.

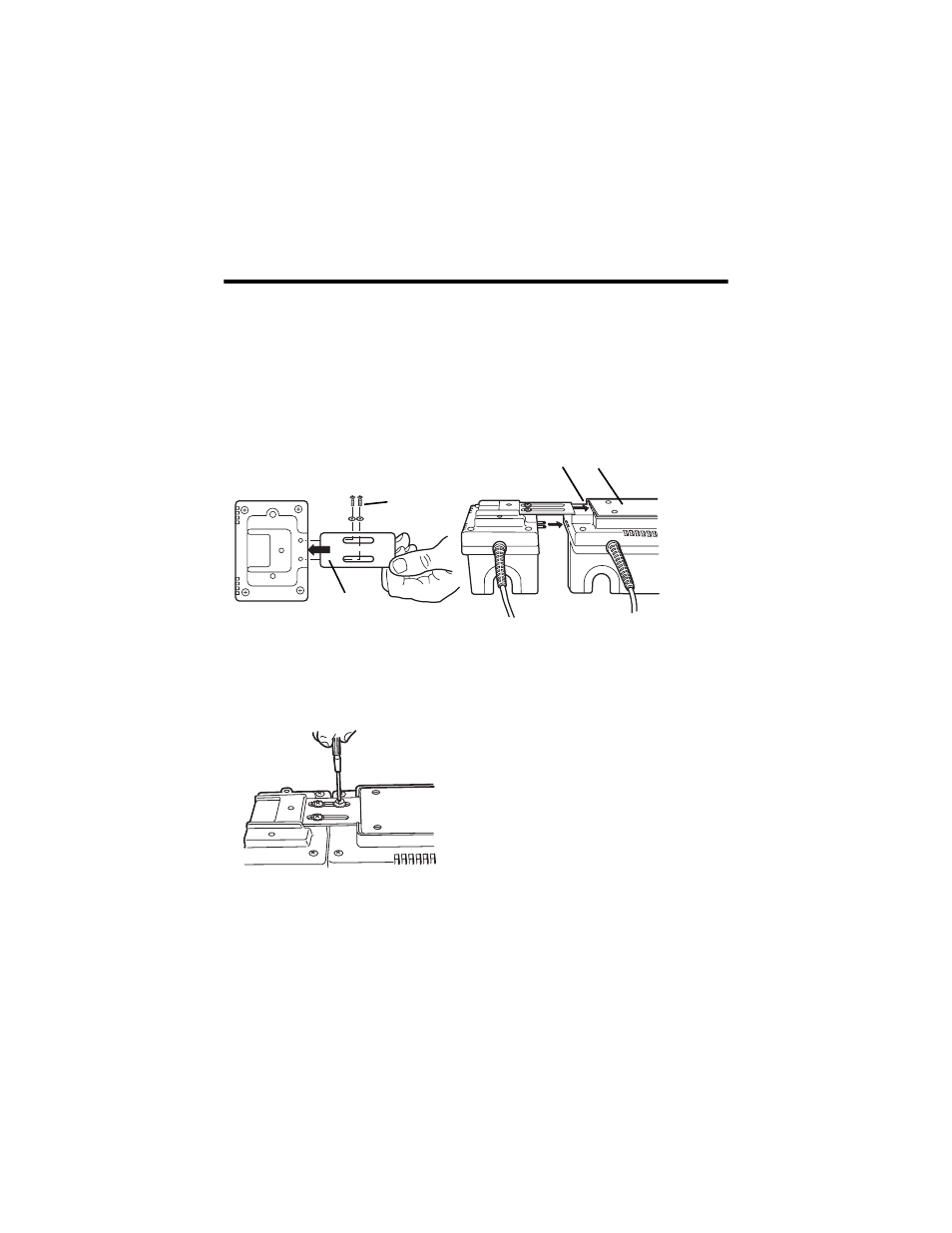

Fase 3:
RONDELLE
A STELLA
MODULO PER LA
TERZA IMPUGNATURA
BARRA DI
STABILIZZAZIONE SCANALATURA
POSTERIORE
BARRA DI
STABILIZZAZIONE LAME DI
CONNESSIONE
RETRO DEL MODULO
PER LA TERZA
IMPUGNATURA
Fase 5:
UNITÀ PRINCIPALE
Fase 6:
