10-6
Kolmannen kannatinmoduulin
asentaminen
Kolmannen kannatinmoduulin asentamisessa tarvitaan Phillips-ruuvimeisseliä.
Kolmannen kannatinmoduulin asentaminen:
1. Katkaise virran syöttö laitteelle.
2. Irrota laite seinästä nostamalla sitä ylöspäin ja seinästä poispäin (ohjeet löytyvät
tämän oppaan sivu 10-1.
3. Liitä vakautuskisko kolmannen kannatinmoduulin taakse (kuvan mukaisesti
käyttäen mukana toimitettuja ristipäisiä ruuveja ja aluslaattoja).
.
4. Kohdista metallinen vakautuskisko laitteen takana olevaan uraan. Kohdista myös
liitososat laitteen kotelon sivussa oleviin liitosaukkoihin.
5. Liuta kolmas kannatinmoduuli laitteeseen niin, että se kiinnittyy tiukasti paikalleen.
6. Kiinnitä kolmas kannatinmoduuli paikalleen (kuvan mukaisesti käyttäen mukana
toimitettuja ristipäisiä ruuveja ja aluslaattoja).
7. Aseta laite seinään tämän oppaan sivu 10-1 ohjeiden mukaan ja kytke laite takaisin
sähköverkkoon.
8. Aseta instrumentti kolmanteen kannatinmoduuliin ja nosta se alustasta. Näin voit
testata, onko laite kiinnitetty oikein.

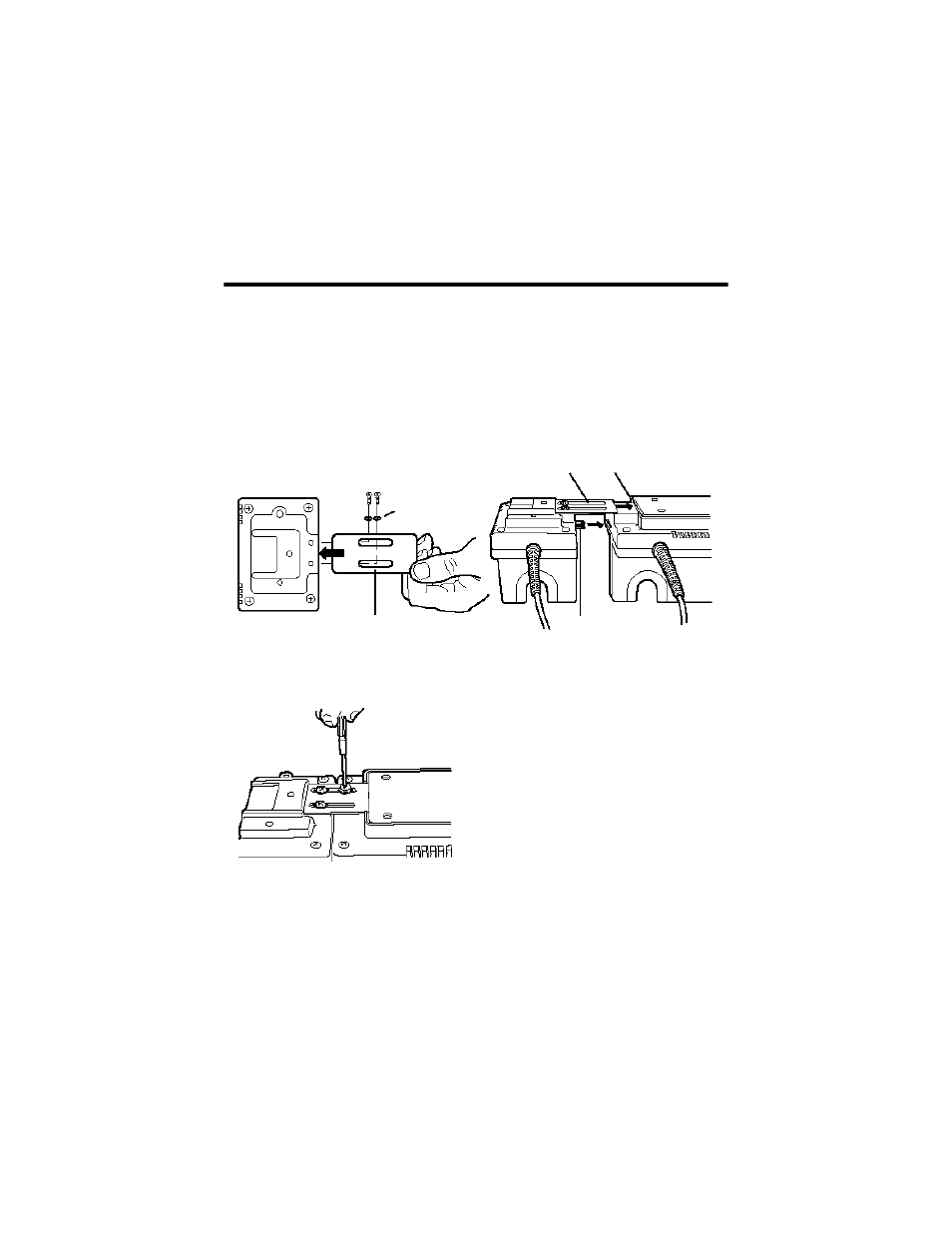

Vaihe 3: Vaihe 5:
KOLMANNEN KANNATINMODUULIN
TAKAOSA
ALUSLAATAT
VAKAUTUSKISKO
KOLMAS KANNATINMODUULI
VAKAUTUSKISKO URA
PÄÄYKSIKKÖ
LIITOSOSAT
Vaihe 6:
