2-6
Montaje del tercer módulo de mango
Se necesita un destornillador Phillips para conectar el tercer módulo de mango.
Para montar el tercer módulo de mango:
1. Desconecte la alimentación eléctrica de la unidad principal.
2. Retire la unidad principal de la pared levantándola hacia arriba y hacia afuera (las
instrucciones se encuentran en la página 13 de este manual).
3. Instale la barra de estabilización en la parte posterior del Tercer módulo de mango
(como se ilustra utilizando dos arandelas en forma de estrella y tornillos incluidos).
4. Alinee la barra de estabilización metálica con la ranura de la parte posterior de la
unidad principal. Alinee también las hojas conectoras con las aperturas de las hojas
en el lado de la carcasa de la unidad principal.
5. Deslice el Tercer módulo de mango en la unidad principal hasta que quede firme-
mente en su lugar.
6. Asegure el Tercer módulo de mango en su lugar (como se ilustra utilizando dos
arandeas en forma de estrella y tornillos incluidos).
7. Coloque la unidad en la pared siguiendo las instrucciones que se encuentran en la
página 13 de este manual y vuelva a conectar la unidad principal a la red eléctrica.
8. Coloque el instrumento en el tercer mango y levántelo de la base. Esto comprobará
la instalación correcta.

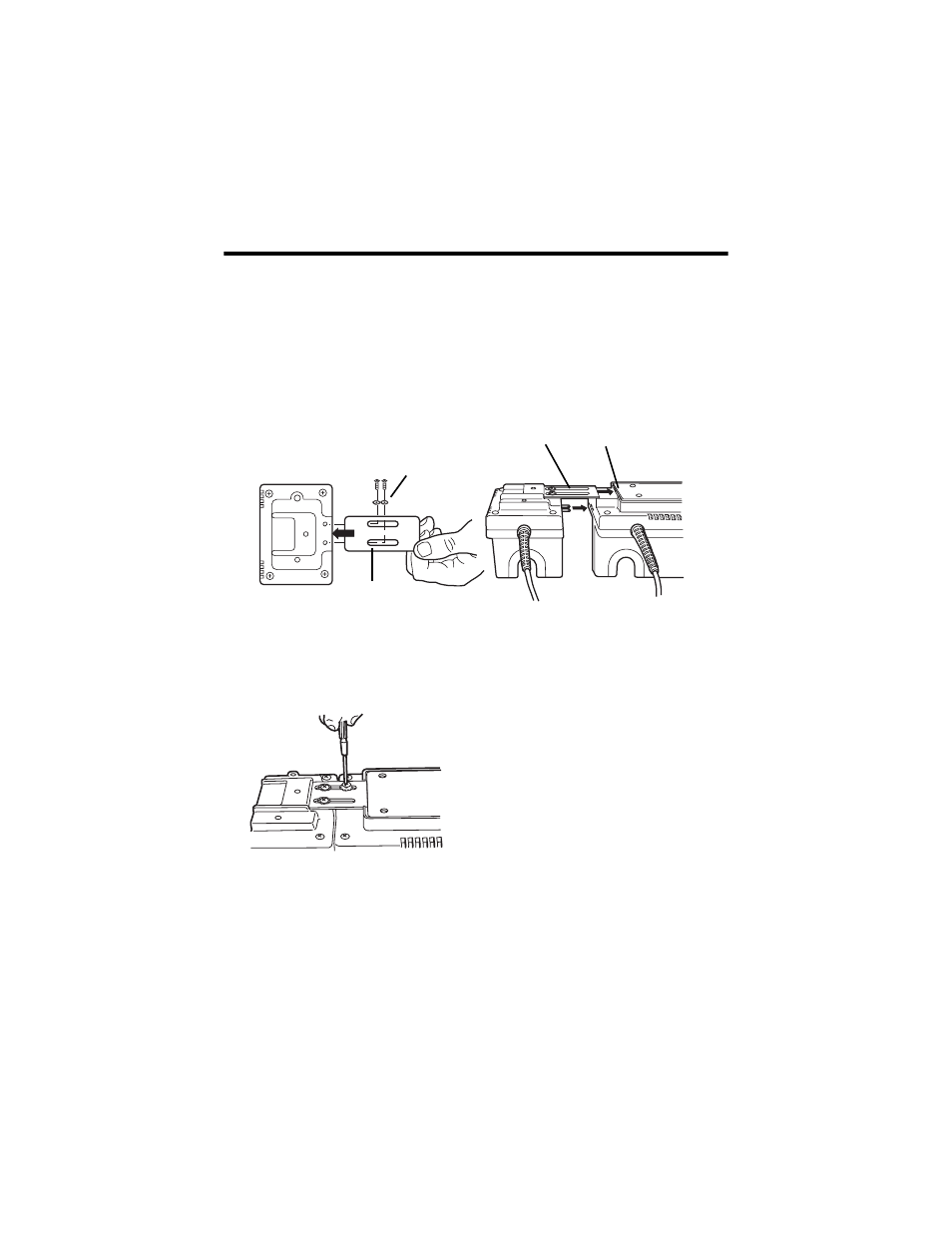

Paso 3:
ARANDELAS
EN FORMA
DE
ESTRELLA
MODULO
DEL
TERCER
MANGO
BARRA DE
ESTABILIZACION
RANURA POSTERIOR
UNIDAD
PRINCIPAL
BARRA DE
ESTABILIZACION HOJAS
CONECTORAS
PARTE TRASERA DEL
TERCER MODULO
DE MANGO
Paso 5:
Paso 6:
