13

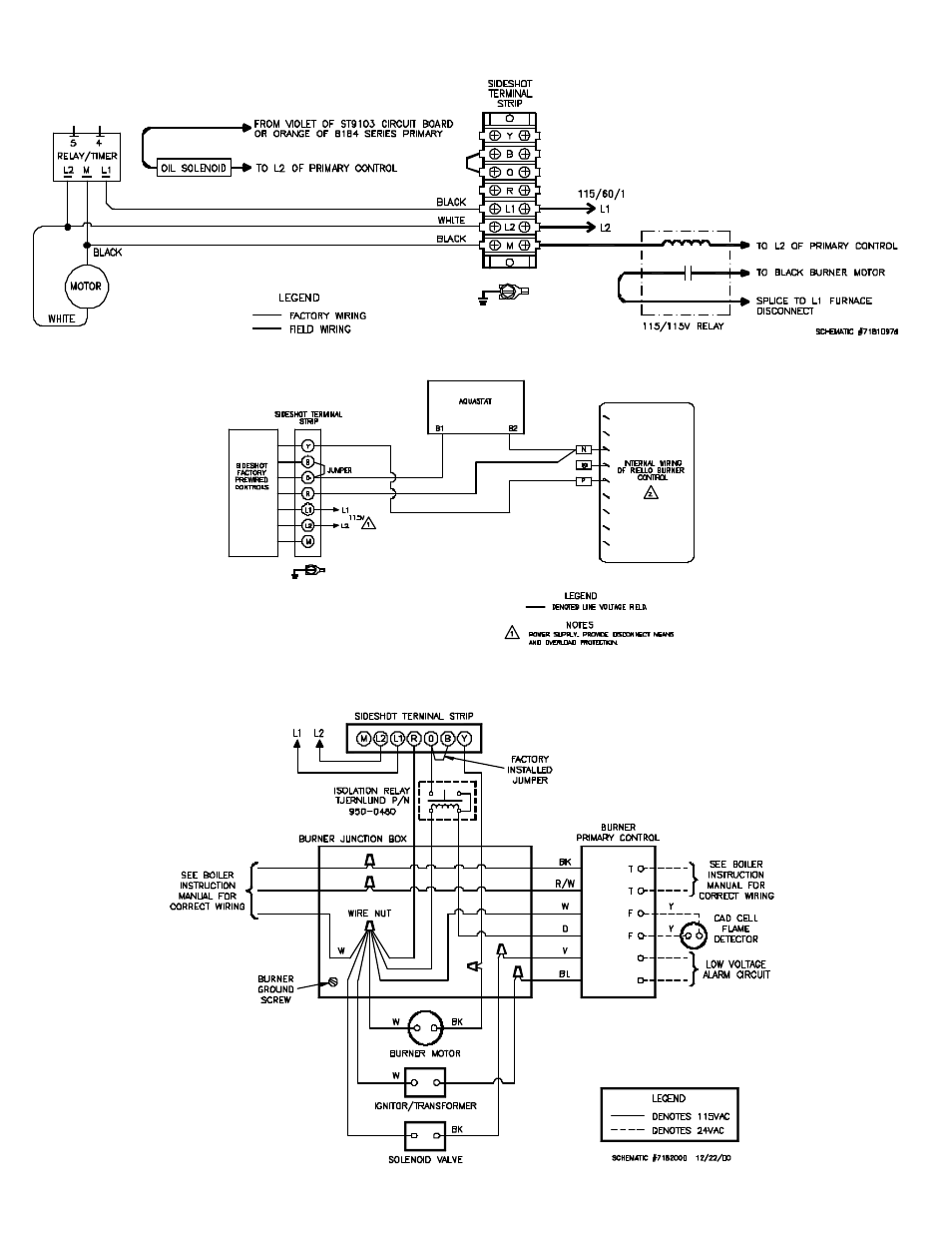

SIDESHOT CONNECTED TO 24 VAC THERMOSTAT CIRCUIT WITH BURNER MOTOR POST PURGE (P/N 950-2043)

(USE IN CONJUNCTION WITH DIAGRAM ON BOTTOM OF PAGE 12)

SIDESHOT CONNECTED TO A RIELLO BURNER

SIDESHOT CONNECTED TO A CARLIN CONTROL
