Thetford Aqua Magic Style LITE - Manual (Page 3)

3
3
3
2
2
1 1
1 Aqua-Magic IV
2 Aqua-Magic Galaxy/Starlite
3 Sealand 510, 910, 2000

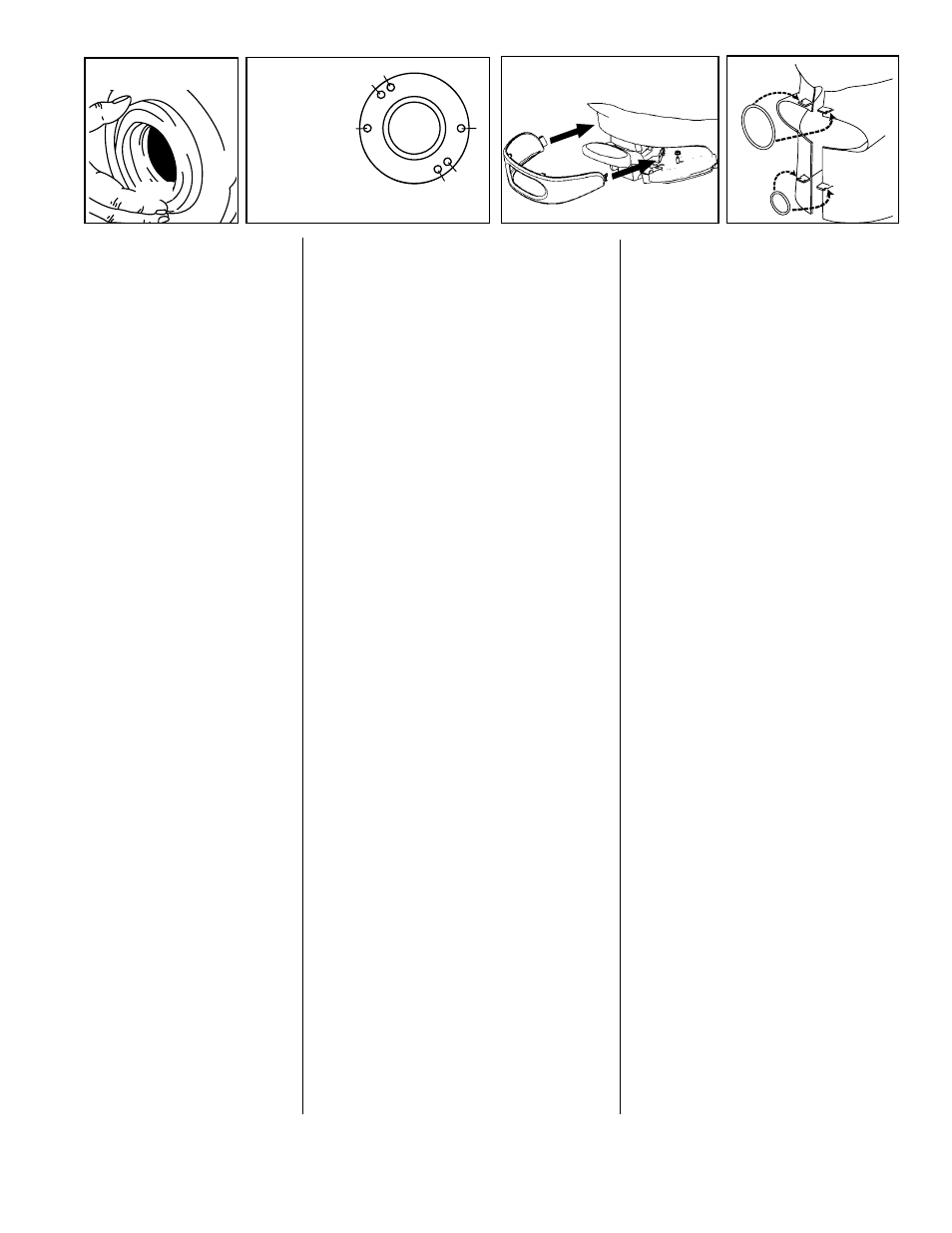

Front/Devant
Fig. 2
Bolt Pattern/schema
des boulons/
Distribución de los
pernos
Bravura Fig. 3 Fig. 1
1: Bravura,
Aqua-Magic V,
Aqua-Magic STYLE
1, 2, 3: Bravura
(if replacing
Starlite/Galaxy)
Front/Devant/Frente
Installation
Outils nécessaires à l’assemblage
• Clé réglable
• Clé polygonale de 1/2 po
Si le plancher est recouvert de tapis :
• Coupeur de tapis
• Un crayon ou de la craie
Plomberie requise :
Pour une bonne chasse, il faut avoir une conduite
d’alimentation en eau de 3/8” D.I. avec un débit bon.
Procedure
1. Enlever l’ancien cabinet et le joint d’étanchéité de la
bride de sol.
2. Fixer le nouveau joint d’étanchéité de la bride de sol
au nouveau cabinet le côté de la lèvre vers le bas
(voir fig. 1).
3. Style Plus et Bravura seulement : Enlever l’enveloppe
de protection située à la base de l’unité.
Une fois les boulons de fixation en place, aligner
cabinet sur la bride de sol (voir fig. 2). Si le plancher
n’est pas recouvert de tapis, aller à l’étape 5.
4. S’il y a du tapis, faire un tracé autour du cabinet,
le retirer et enlever le tapis de sorte que le plancher
soit visible. Il se peut que le tapis qui reste sous la
pédale de la chasse d’eau doive être enlevé égale-
ment.
5. Replacer la toilette. Installer le nouveau cabinet en
appuyant fortement sur le dessus.
6. Serrer les écrous d’un à deux tours supplé-mentaires
pour que le cabinet soit stable. Ne pas serrer exces-
sivement.
7. Raccorder l’arrivée d’eau au robinet de prise d’eau
en coude à l’aide de pas de tuyauterie NPT de 1/2
po.
8. Raccorder l’alimentation en eau et tirer la chasse.
Vérifier s’il y a des fuites.
9. Modèle Bravura seulement : Installer l’enveloppe de
protection (fig. 3). Modèle PLUS seulement : Fixer
l’enveloppe de protection à la toilette en appuyant
sur la pédale tout en alignant l’orifice sur la pédale
et en l’enfonçant fermement dans le socle. Presser
les côtés de l’enveloppe de protection sur la toilette
et fixer les deux joints toriques aux crochets pour
les maintenir en place. Tarauder l’enveloppe sur la
pédale pour s’assurer d’engager le double verrou
sous le devant de l’enveloppe de protection. (Fig.
4).
Retrait
Suivre les instructions d’installation en commençant
par la fin.
Instalación
Herramientas necesarias
• Llave inglesa
• Llave poligonal o trinquete de 1/2”
Si el piso está alfombrado:
• Herramienta de corte para alfombras.
• Marcador o tiza
Tubería necesaria:
Para una descarga adecuada, se necesita una tubería
de suministro de agua de 3/8” (Diámetro interior
mín.), con un buen flujo.
Procedimiento
1. Saque el inodoro antiguo y el sello de brida
del suelo.
2. Instale el sello de brida del suelo nuevo en la
parte inferior del inodoro nuevo, con el lado
del borde hacia abajo (Fig. 1).
3. Style Plus y Bravura solamente: Saque el
recubrimiento de alrededor de la base de la
unidad. Con los pernos de montaje en su sitio,
coloque el tanque sobre la brida del suelo (Fig.
2). Si el piso no está alfombrado, vaya al paso
5.
4. Si el piso está alfombrado, trace una línea
alrededor del inodoro, saque el inodoro y corte
y saque la alfombra, dejando expuesto el piso.
Es posible que también sea necesario cortar
la alfombra que esté bajo el pedal.
5. Vuelva a asentar el inodoro. Con el peso de su
cuerpo, presione el inodoro contra el piso.
6. Apriete las tuercas de manera que el inodoro
quede estable. No las apriete demasiado.
7. Conecte el tubo de suministro a la válvula de
agua / codo con conector de 1/2” de rosca
nominal de tubos mientras.
8. Abra el suministro de agua y pase el agua.
Compruebe que no haya fugas.
9. Sólo el modelo Bravura: Instale el recu-
brimiento (Fig. 3). Sólo el modelo STYLE
PLUS:Para acoplar el recubrimiento al inodoro
oprima el pedal y coloque la abertura sobre el
mismo, luego empújela firmemente contra la
base. Oprima ambos lados del recubrimiento
contra el inodoro y coloque en los ganchos dos
juntas tóricas para fijarlo. Golpee ligeramente
el recubrimiento sobre el pedal para verificar
que el cierre doble se haya enganchado debajo
del mismo. (Fig. 4).
Para sacarlo
Siga las instrucciones de instalación en orden
inverso.
Installation
Required Tools
• Adjustable wrench
• 1/2” ratchet or box wrench
If carpeted:
• Carpet cutting tool
• Marker or chalk
Plumbing required:
For adequate flush, a 3/8” I. D. water
supply line with good flow is required.
Procedure
1. Remove old toilet and closet flange
seal.
2. Attach new closet flange seal to new
toilet, lip side down (Fig. 1).
3. STYLE Plus and Bravura only:
Remove shroud from base of unit
(Figs. 3 & 4).
With mounting bolts in place, posi-
tion toilet over closet flange (Fig. 2).
If not carpeted, go to Step 5.
4. If carpeted, trace around toilet,
remove toilet and cut away carpet to
expose floor. Carpet beneath pedal
may also need to be removed.
5. Reset toilet. Using body weight,
press toilet to floor.
6. Tighten nuts until toilet is stable.
Do not overtighten.
7. Connect water line to water valve/el-
bow using 1/2” NPT tube fittings.
8. Turn on water and flush. Check for
leaks.
9. Bravura only: Install Shroud (Fig.
3). STYLE PLUS only: Attach shroud
to toilet by depressing pedal and
placing the pedal opening over
the pedal and pushing it firmly
against the base. Press the sides
of the shroud to the toilet and
attach two O-rings on the hooks
to secure it. Make sure to engage
dual lock under front of shroud
by tapping shroud above pedal
(Fig. 4).
Removal
Follow the installation directions in
reverse order.
STYLE PLUS Fig. 4
