Rice Lake RL50210 TA, 50-500 lb. Capacities Mild Steel User Manual
Page 12

1
3
4
5
6
7
8
11
9
10
12
2
1

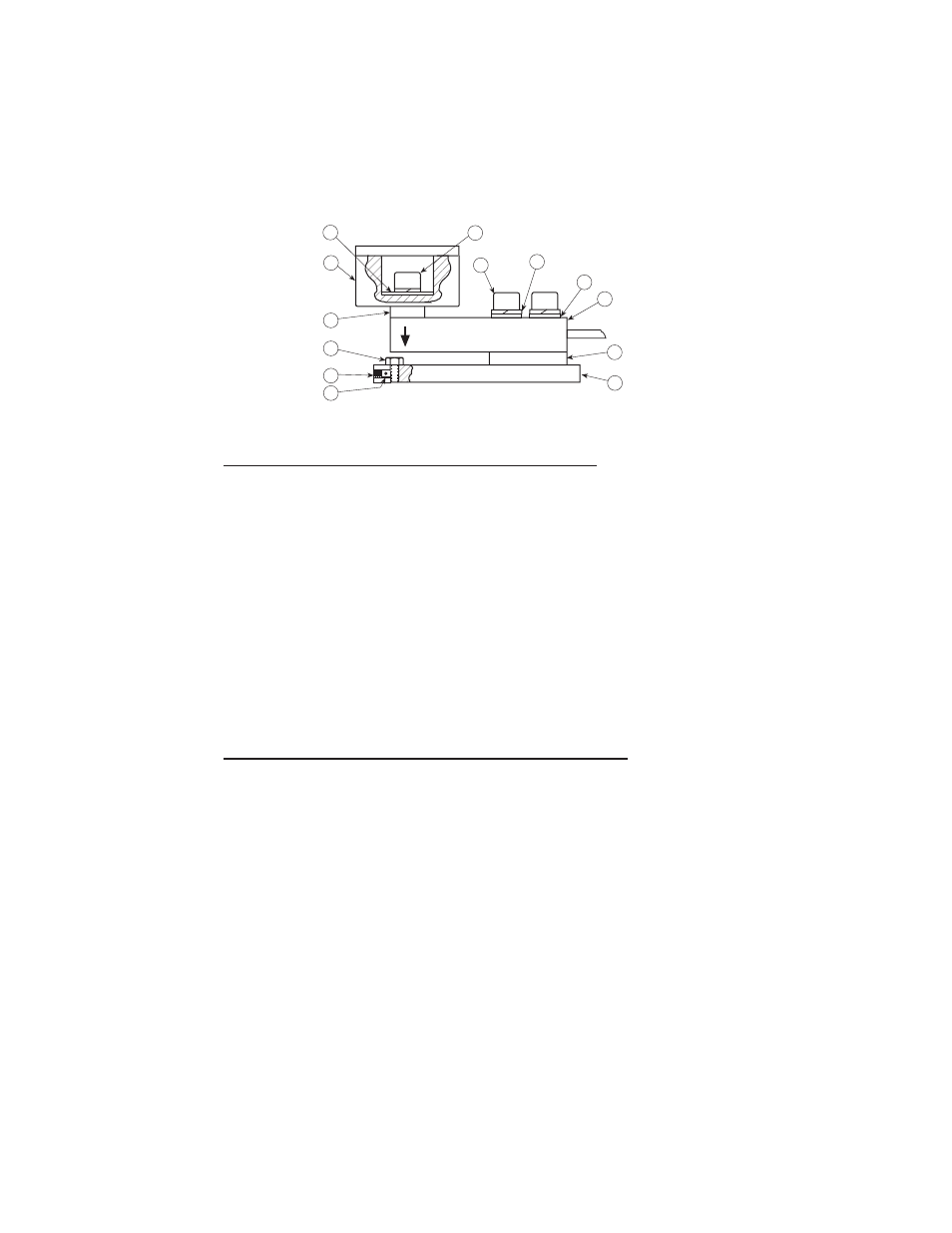

MILD STEEL RL50210TA/65059 1,000 LB. - 2,500 LB. CAPACITY
No. Description
Qty.
Replacement Part Numbers
1,000 lb.
2,000 lb.
2,500 lb.
1 ..... 1/2" Flat Washer ................... 3 ............ 15173 ........... 15173 ......... 15173
2 ..... Socket Head Cap Screw ....... 2 ............ 15076 ........... 15076 ......... 15076
3 ..... Neoprene Mount ................... 1 ............ 18258 ........... 26819 ......... 26819
4 ..... 1/2" Lock Washer ................. 3 ............ 15167 ........... 15167 ......... 15167
5 ..... Shear Beam Load Cell .......... 1 ............ See Load Cell Guide
6 ..... Deflection Spacer .................. 1 ............ 18260 ........... 18260 ......... 18260
7 ..... Base Plate ............................. 1 ............ 18248 ........... 18248 ......... 18248
8 ..... Nylon Plug ............................ 1 ............ 18246 ........... 18246 ......... 18246
9 ..... Socket Head Set Screw ........ 1 ............ 14949 ........... 14949 ......... 14949
10 ... Mach. Screw Overld. Stop .... 1 ............ 14886 ........... 14886 ......... 14886
11 ... Loading Spacer ..................... 1 ............ 18239 ........... 18239 ......... 18239
12 ... Socket Head Cap Screw ....... 1 ............ 15076 ........... 15069 ......... 15069
STAINLESS STEEL RL50210TA/65059 1,000 LB. - 2,500 LB. CAPACITY
No. Description
Qty.
Replacement Part Numbers
1,000 lb.
2,000 lb.
2,500 lb.
1 ..... 1/2" Flat Washer ................... 3 ............ 15170 ........... 15170 ......... 15170
2 ..... Socket Head Cap Screw ....... 2 ............ 15077 ........... 15077 ......... 15077
3 ..... Neoprene Mount ................... 1 ............ 18258 ........... 26819 ......... 26819
4 ..... 1/2" Lock Washer ................. 3 ............ 15168 ........... 15168 ......... 15168
5 ..... Shear Beam Load Cell .......... 1 ............ See Load Cell Guide
6 ..... Deflection Spacer .................. 1 ............ 18383 ........... 18383 ......... 18383
7 ..... Base Plate ............................. 1 ............ 18382 ........... 18382 ......... 18382
8 ..... Nylon Plug ............................ 1 ............ 18246 ........... 18246 ......... 18246
9 ..... Socket Head Set Screw ........ 1 ............ 14950 ........... 14950 ......... 14950
10 ... Mach. Screw Overld. Stop .... 1 ............ 14887 ........... 14887 ......... 14887
11 ... Loading Spacer ..................... 1 ............ 18381 ........... 18381 ......... 18381
12. .. Socket Head Cap Screw ....... 1 ............ 15077 ........... 15065 ......... 15065
