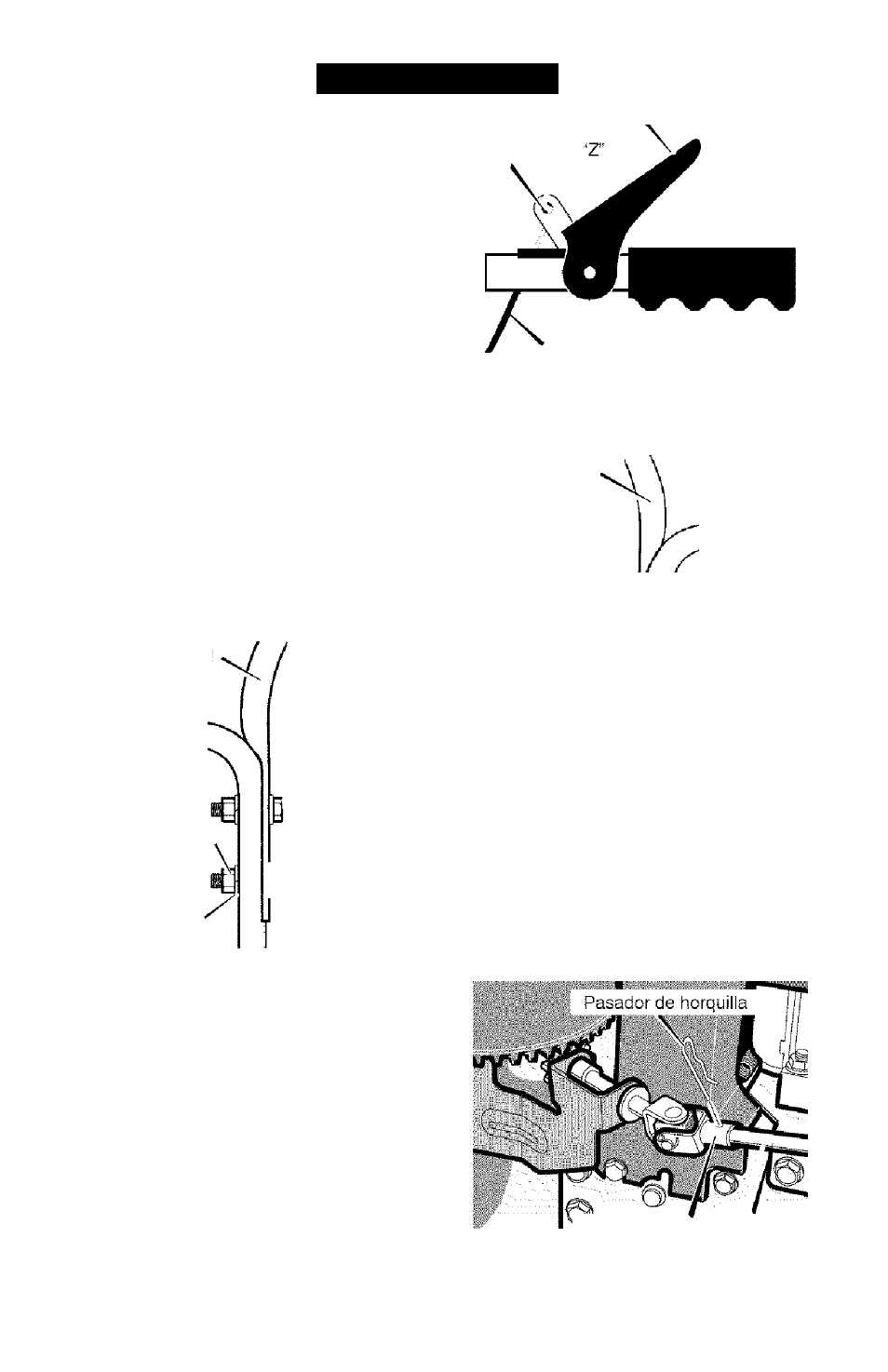

ENSAMBLAJE
COMO ENSAMBLAR EL MANGO Y
EL CONJUNTO DE LA MANIVELA
1. Corte los amarres que sujetan la
palanca de cambios al mango
Inferior y mueva la palanca a la
primera velocidad de avance.
2. Corte y deseche el amarre de plás
tico que sujeta el conjunto de la ma
nivela.
3. Afloje pero no quite los tornillos,
arandelas planas, arandelas de
seguridad y tuercas hexagonales
que se encuentran en los agujeros
superiores del mango inferior. Vea
la Figura 48.
4. Retire los sujetadores y el perno de
anilla de los agujeros inferiores del
mango inferior. Vea la Figura 50.
Lado derecho del
mango superior
Tuerca
hexagonal de
5/16 pig '
Arandela de seguri
dad (abierta) de
5/16plg
Afloje pero
j
no quite
Arandela
plana de
11/32 pIg
- Tornillo de
yX 5/16 pig
Figura 48
NOTA:
Asegúrese de que los
cables no queden atrapados entre
los mangos superior e inferior.
5. Levante el mango superior a la
posición de operación,
NOTA;
Si los cables se han desconec
tado, conéctelos como se muestra en la
Figura 49.
Palanca
Conexión en
Cable de control Figura 49
6. Instale los sujetadores que quitó en
el paso 4. NO los apriete hasta
tener todos los pernos en su lugar.
Lado izquierdo del '
mango superior'
Manivela
AS
Perno
de anillá
l
\
Contratuerca
de nylon de
3/8 pig
Arandela
Figura 50
7. Conecte el eje de la manivela a la
junta universal con el pasador de
horquilla. Vea la Figura 51.
8. Apriete la tuerca del
perno de
anilla.
Asegúrese de que el
perno
de anilla
esté bien alineado y que
la
manivela
pueda girar libremente.
9. Apriete todos los pernos del mango
y del panel.
Junta universal
Mf nivela
Figura 51
F-0410108L
