Paso 2: Conexión
Uso del conector RGB 1 IN posterior
Antes de realizar la conexión, desactive la alimentación
y desconecte los cables de alimentacióti de CA del
monitor y del equipo que vaya a conectar. Consulte el
manual de instrucciones del equipo que desee conectar.
Conexión a una computadora IBM PC/
AT o compatible

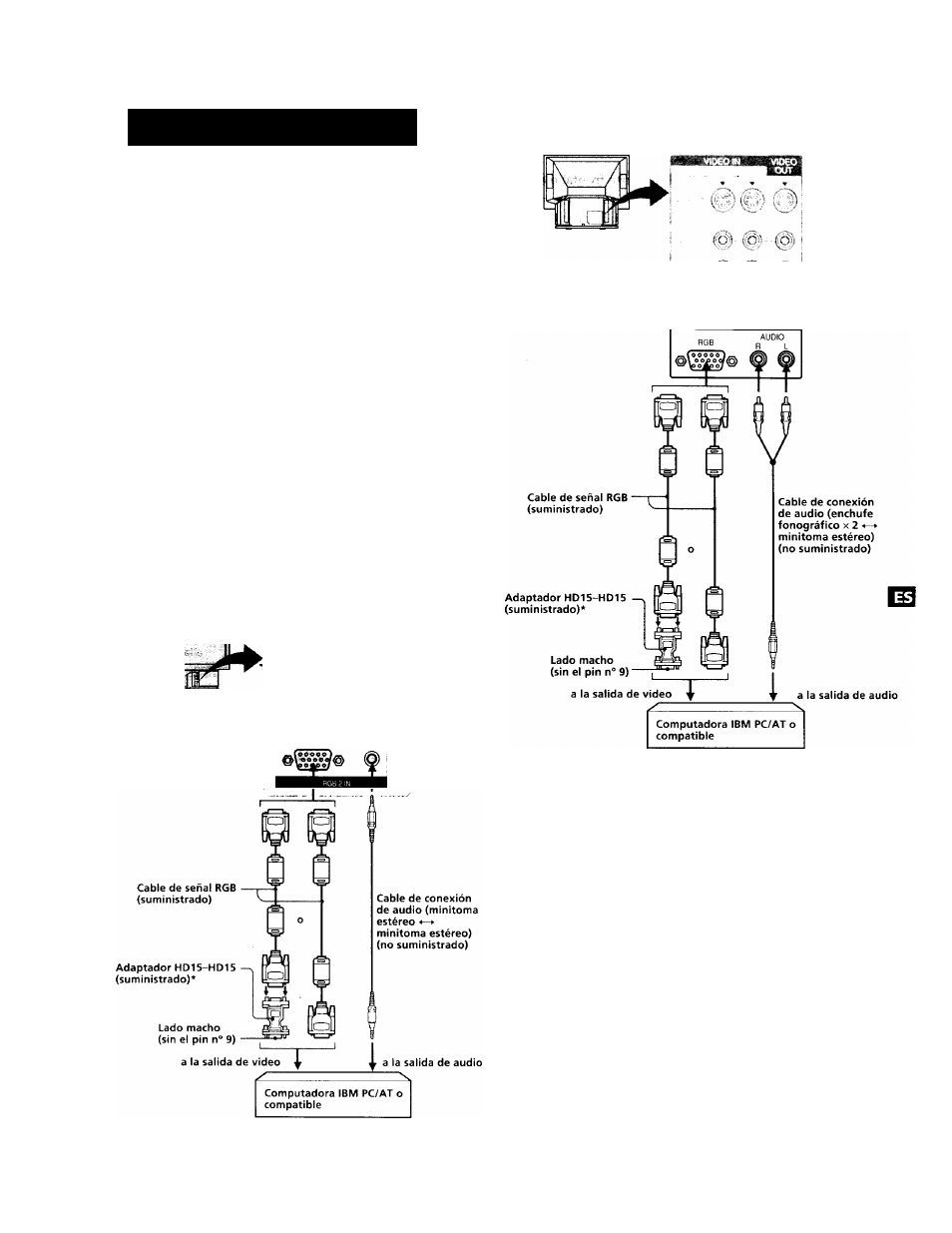

Conecte el conector RGB 2 IN de la parte frontal o el
conector RGB 1 IN de la parte posterior del monitor a
las salidas de video/audio de la computadora; para
ello, emplee el cable de señal RGB suministrado (D-sub
de 15 pines ■ *—► D-sub de 15 pines).
Uso del conector RGB 2 IN frontal
Parte frontal del monitor
Parte posterior del monitor
'ÍTw vS' ^
yO' (§3
* El adaptador HD15-HD15 (suministrado) puede ser necesario
para ciertos modelos. El lado macho (sin el pin n° 9) del
adaptador debe conectarse a la computadora.
Para los usuarios que utilicen el adaptador
HD15-HD15 suministrado
Este monitor emplea un pin n° 9 en el conector de señal
de video destinado a la compatibilidad de DDCl y
DDC2B.
Ciertos sistemas de PC que no sean compatíbles con
DDCl o con DDC2B pueden no aceptar el pin n° 9. Si
no está seguro de si su sistema de PC acepta dicho pin
o no, emplee el adaptador HD15 (hembra) - HD15
(macho sin el pin n° 9) (suministrado).
Preparativos
7-ES
