取り付け方法 – Tomei Powered OIL GALLERY ORFICE User Manual
Page 2

2

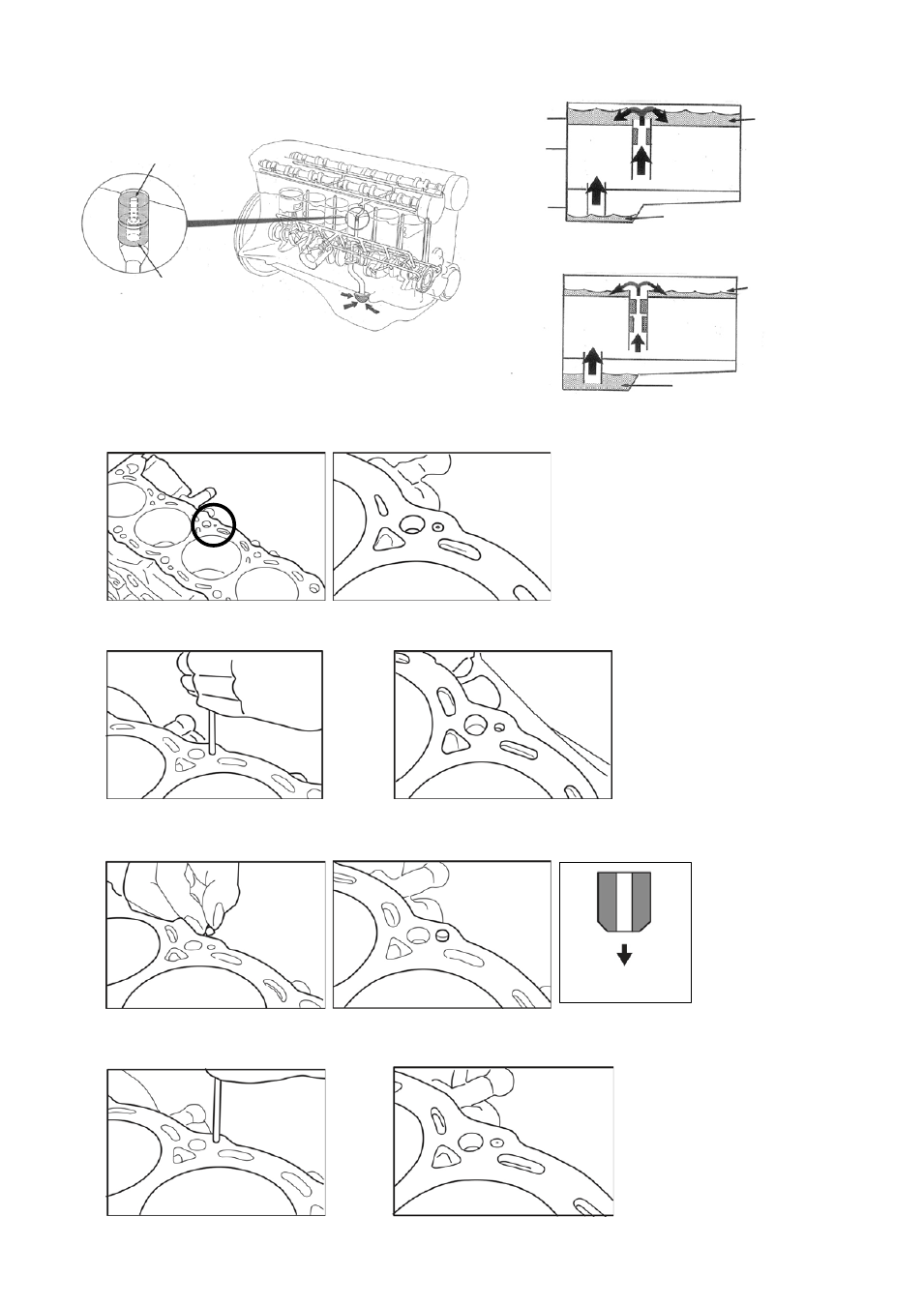

取り付け方法
(1) ノーマルオリフィス打ち込み
① ノーマルオリフィスの状態
② Φ5程度のピンポンチを用いて、
ノーマルオリフィスを6ミリ打ち込む。
③ ノーマルオリフィスを打ち込んだ状態
(2) Φ1.5 オリフィス打ち込み
① 打ち込んだノーマルオリフィスの上に、Φ1.5 オリフィスを差し込む
② ピンポンチを用いてΦ1.5の
オリフィスを打ち込む
③ Φ1.5オリフィスを打ち込んだ状態
Φ1.5 オリフィス
ノーマル Φ2.0
■ノーマル(Φ2.0)
ヘッド
ブロック
オイルパン
オイル量
過多
オイル量不足
オイル量
適正
オイル量適正
■ノーマル(Φ2.0)と本品(Φ1.5)の組み合わせ
面取り部を下側に
して差し込む
上
