CPEX Series
CyberResearch
®
CPU Cards
58
©Copyright 2005 CyberResearch, Inc.
22 D1 47
D8
23 D2 48
D9
24 N/C 49
D10
25 PULL
DOWN 50
GND

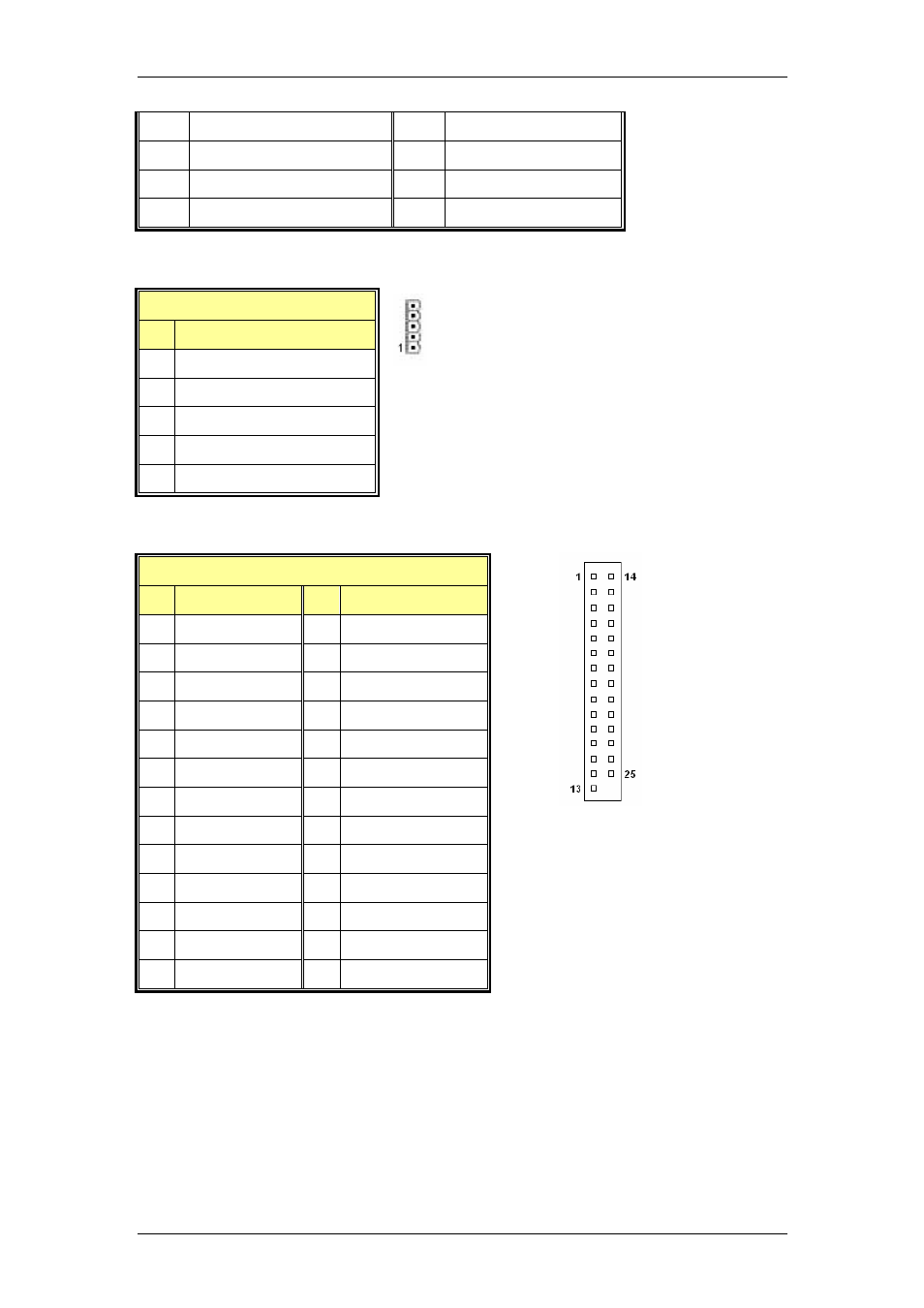

B.6 IrDA Infrared Interface Port
IR: IrDA connector
PIN
DESCRIPTION
1 VCC
2 NC
3 IR-RX
4 GND
5 IR-TX
B.7 DVI Connector
DVI: DVI Connector
PIN DESCRIPTION PIN DESCRIPTION
1 DATA2- 14 VCC
2 DATA2+ 15
NC
3 GND 16 HP_DET
4 NC 17
DATA0-
5 NC 18
DATA0+
6 DDCCLK 19
GND
7 DDCDATA 20
NC
8 NC 21 NC
9 DATA1- 22 GND-
10 DATA1+ 23
CLK+
11 GND 24 CLK-
12 NC 25 GND
13 NC
