Page 63
Removing and Replacing Parts
4-27
LCD Assembly Latches

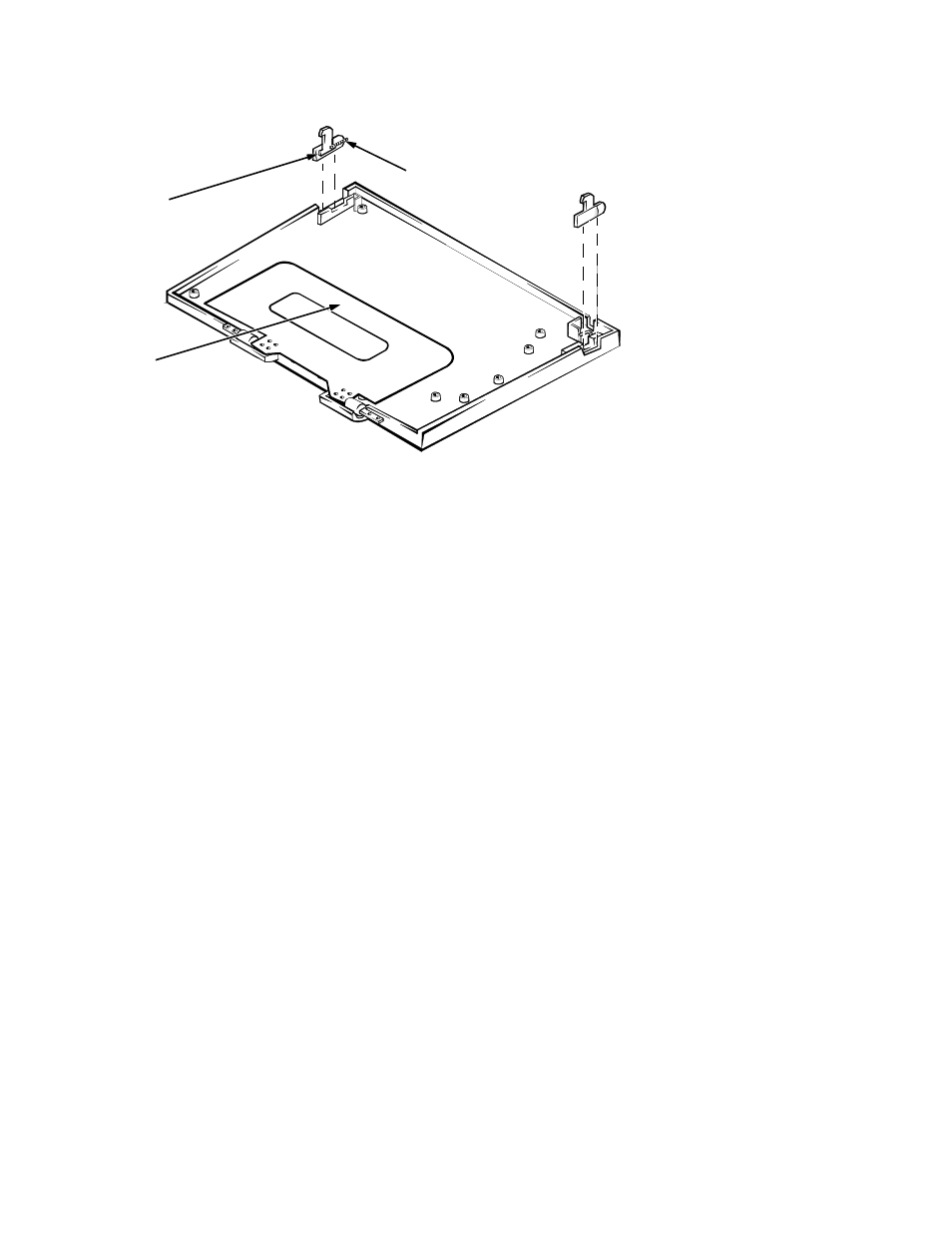

Figure 4-22. LCD Assembly Latches Removal
To remove the LCD assembly latches, follow these steps:
1. Remove the front bezel.
See “Front Bezel” found earlier in this section.
2. Place the back bezel down on a work surface.
3. Use a scribe to pry the latches from the back bezel.
Be careful not to lose the small spring that is part of each latch.
latch (2)
back bezel
spring (2)
