Dell Inspiron 9200 User Manual
Page 82
82
Adding and Replacing Parts
www
.dell.com | support.dell.com
b

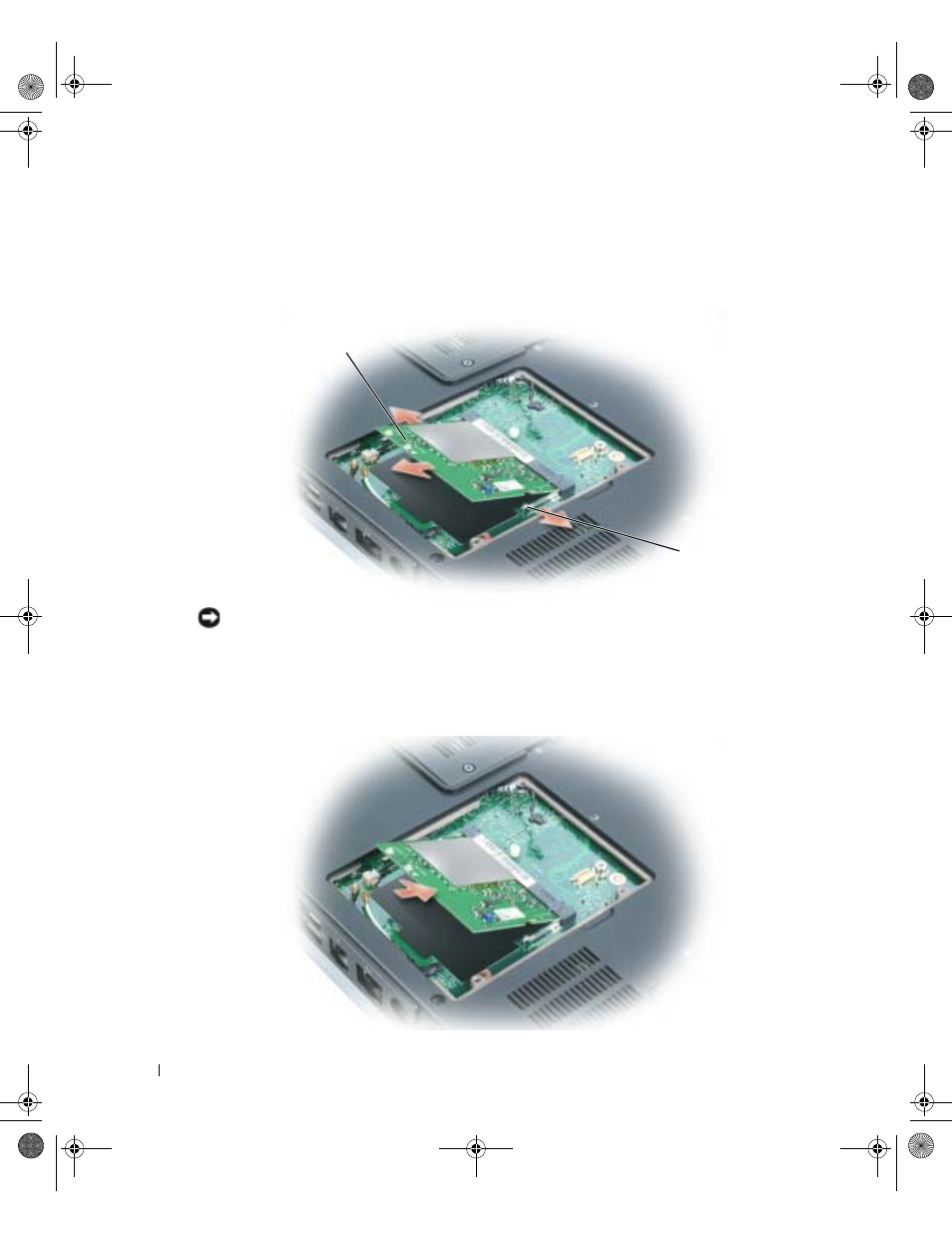

Release the Mini PCI card by spreading the metal securing tabs until the card pops up
slightly.
c
Lift the Mini PCI card out of its connector.
NOTICE:
The connectors are keyed to ensure correct insertion. If you feel resistance, check the
connectors and realign the card.
5
Install the replacement Mini PCI card:
a
Align the Mini PCI card with the connector at a 45-degree angle, and press the Mini PCI
card into the connector until it clicks.
Mini PCI card
metal securing
tabs (2)
D5169bk1.book Page 82 Thursday, October 21, 2004 4:37 PM
