Dell Latitude 120L User Manual
Page 31
10.
Disconnect the suspend switch connector from the system board.
11.
Starting at the back center of the palm rest, use your fingers to separate the palm rest from the base plastics by lifting the inside edge of the palm rest.
Back to Contents Page

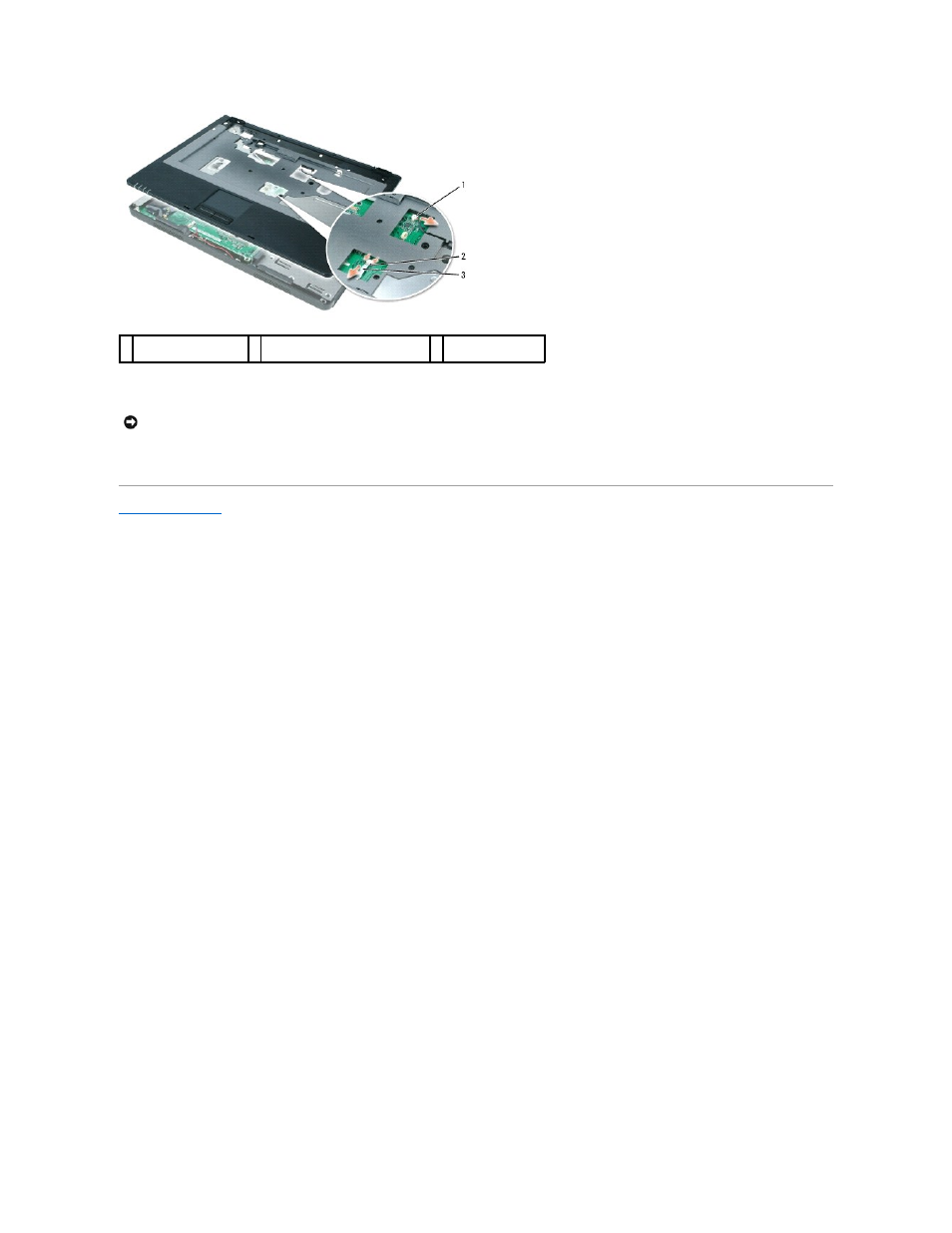

1 suspend switch
connector
2 touch-pad ribbon-cable release
tabs (2)
3 touch-pad ribbon
cable
NOTICE:
Carefully separate the palm rest from the base plastics to prevent damage to the palm rest.
