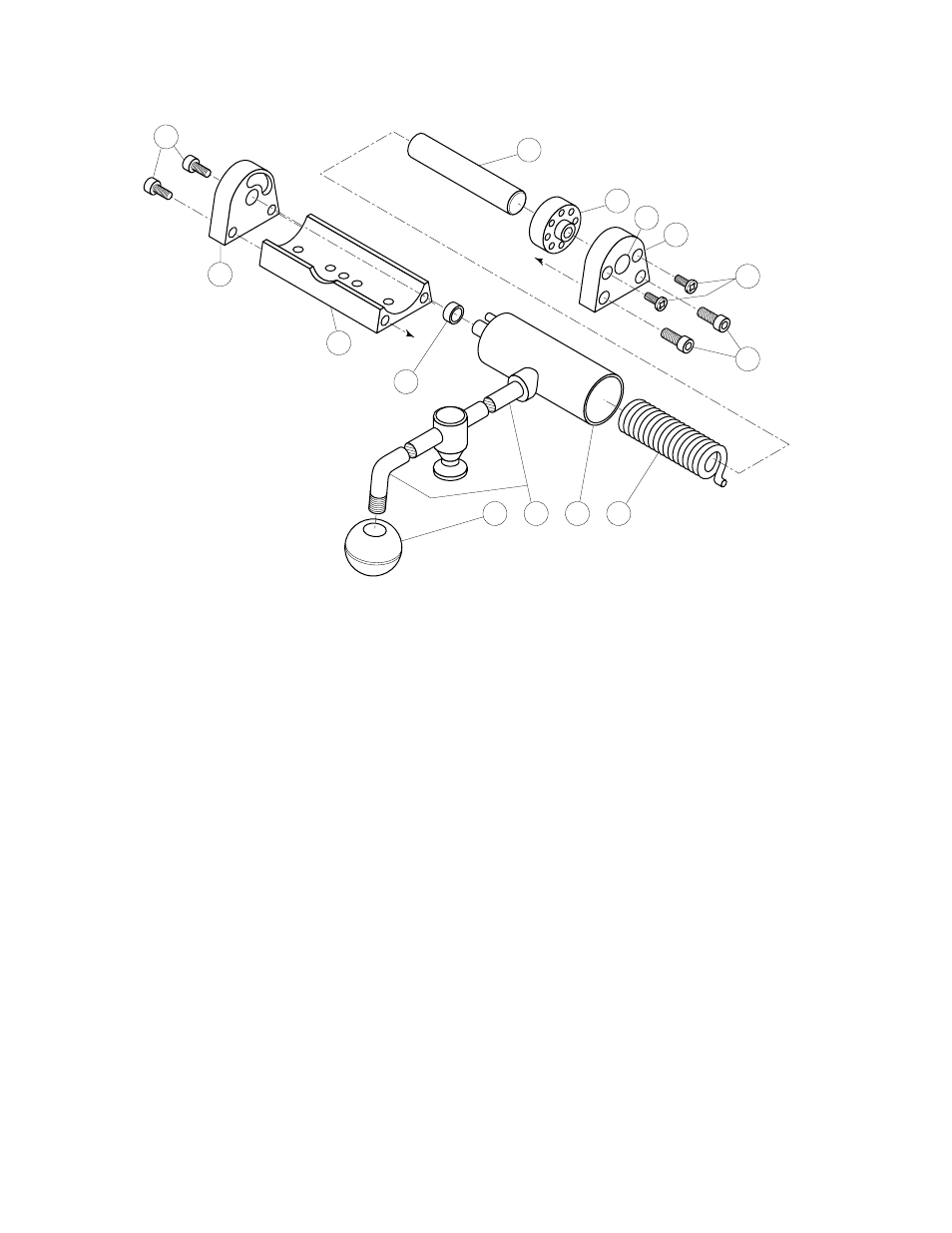

HINGE ASSEMBLY
1
5
3
2
13
12
6
4
7
11
8
10
9
9
ITEM NO.
PART NO.
DESCRIPTION
QTY.
1. - 11
SE00120-1
HINGE ASSEMBLY - KGL-40/T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
SE00120-2
KGL-60/T, KGL-80/T, KGL-40-T/SH . . . . . . . . . . . . . . . .1
SE00120-3
KGL-100/T, KGL-60-T/SH . . . . . . . . . . . . . . . . . . . . . . . .1
1.
KE50882
HINGE BASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2.
KE51217
HINGE CYLINDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3.
KE50121-2
HINGE SPRING - KGL-40/T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
KE50121-1
KGL-60/T, KGL-80/T, KGL-100/T,
KGL-40-T/SH, KGL-60-T/SH . . . . . . . . . . . . . . . . . . . . . . . .1
4.
KE50823-1
HINGE PIN -
KGL-40/T, KGL-60/T, KGL-80/T, KGL-40-T/SH . . . . . . . . . .1
KE50823-2
KGL-100/T, KGL-60-T/SH . . . . . . . . . . . . . . . . . . . . . . . . . .1
5.
KE50824
HINGE BEARING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6.
KE50819-1
HINGE END PIECE, LHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7.
KE50820
HINGE INSERT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8.
KE50819
HINGE END PIECE, RHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9.
FA11284
SCREW, SOCKET HEAD, 1/4-20 X 1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
10.
FA11507
CUTTING SCREW, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
11.
KE54907-10
PLUG BUTTON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
12.
KE50151-12
KNOB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
13.
COVER HANDLE (SPECIFY MODEL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
