82
Guía de instalación del rack
Extracción de las puertas del rack
Para extraer las puertas, consulte los procedimientos correspondientes en la documentación suministrada
con el armario rack.
PRECAUCIÓN:
debido al tamaño y al peso de las puertas del armario rack, nunca debe intentar montarlas
ni desmontarlas sin ayuda.
PRECAUCIÓN:
guarde las puertas donde no puedan lesionar a nadie si caen accidentalmente.
Marcado del rack
Para un sistema 3-U, debe asignar 3 U (132 mm) de espacio vertical para cada sistema que instale
en el rack.
Los armarios rack que cumplen los estándares EIA-310 tienen un patrón alterno de tres orificios por
unidad de rack con un espacio entre orificios de centro a centro (comenzando en el orificio superior
de un espacio 1-U) de 15,9 mm, 15,9 mm y 12,7 mm para los rieles verticales frontal y posterior
(vea la figura 1-3). Los armarios rack pueden tener orificios circulares o cuadrados.
NOTA:
los rieles verticales pueden estar marcados con líneas horizontales y números en incrementos de 1-U.
Si lo desea, puede anotar en un papel las marcas numéricas del riel vertical del rack. No es necesario marcar
el rack con rotulador ni con cinta adhesiva.

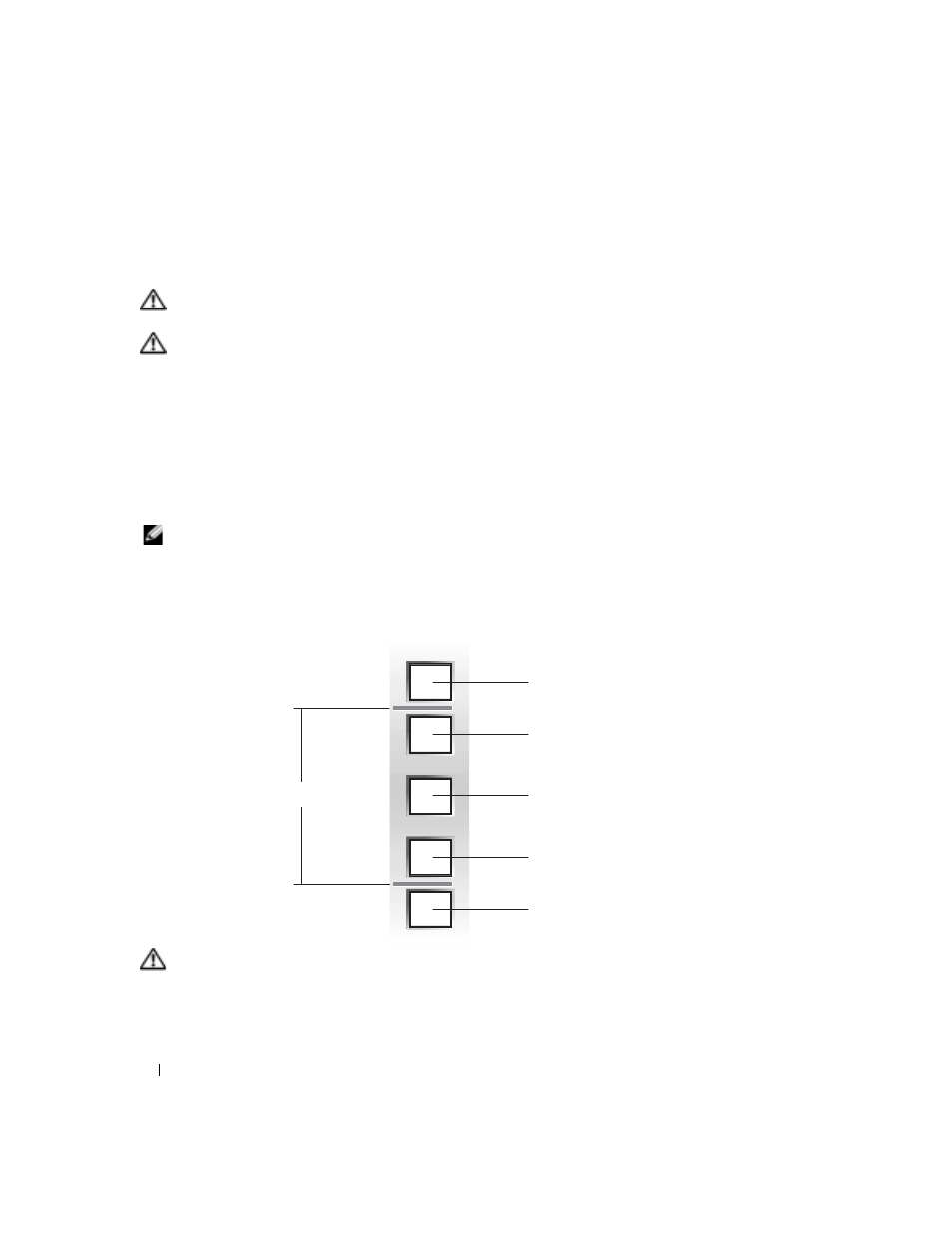

Figura 1-3. Una unidad de rack
PRECAUCIÓN:
si va a instalar más de un sistema, instale los rieles de montaje de modo que el primer sistema
se instale en la posición más baja disponible en el rack.
1 U (44 mm)
12,7 mm
15,9 mm
15,9 mm
12,7 mm
