Guide d'installation du rack
29
PRÉCAUTION :
si vous installez plusieurs systèmes, installez les rails de montage de façon que le premier
système soit placé le plus bas possible dans le rack.
Pour marquer le rack, procédez comme suit :
1 Placez une marque au stylo feutre (ou de la bande adhésive) sur les rails verticaux avant du rack,
à l'endroit correspondant au bas du système à installer.
Le bas de chaque espace 1 U se trouve au milieu de la zone métallique la plus étroite entre les trous
(repérée par une ligne horizontale sur certaines armoires rack ; voir la figure 1-3).
2 Placez une seconde marque à 13,2 cm (5,25 pouces) au-dessus de la première (ou comptez 9 trous
pour un rack aux normes EIA-310). Cette marque indique l'emplacement du haut du système sur
les rails verticaux (voir la figure 1-4).

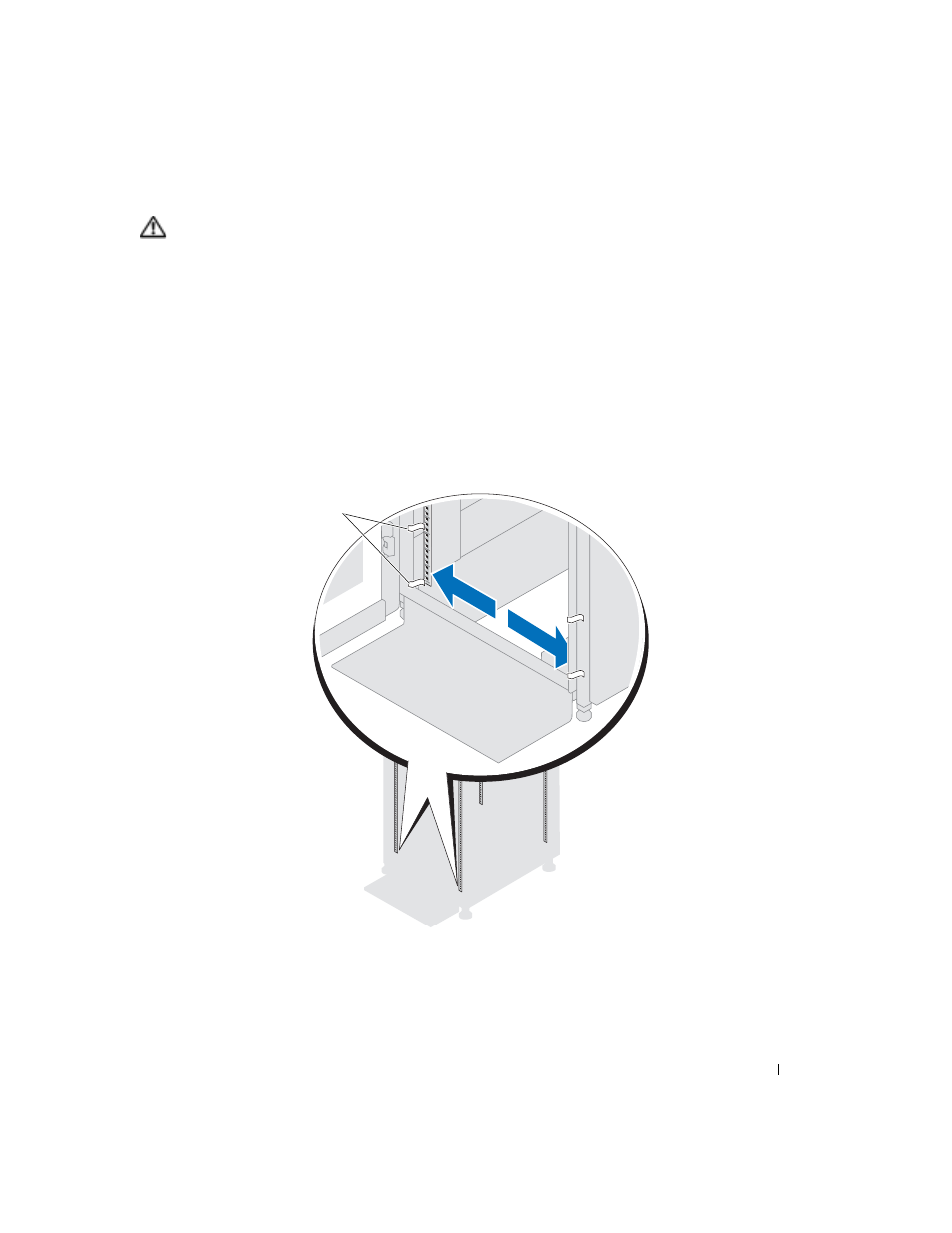

Figure 1-4. Marquage des rails verticaux
1 Bande apposée sur le rail vertical
1
