Rack-Installationsanleitung
47
VORSICHT:
Wenn Sie mehr als ein System einsetzen wollen, installieren Sie die Montageschienen so, dass sich
das erste System möglichst weit unten im Rack befindet.
Gehen Sie zum Markieren des Racks wie folgt vor:
1 Bringen Sie mit einem Filzstift oder Klebeband auf den vorderen vertikalen Schienen des Racks eine
Markierung an der Stelle an, an der sich die Unterseite des zu installierenden Systems befinden soll.
Die Unterkante jeder 1-U-Einheit befindet sich in der Mitte des schmalsten Metallstücks zwischen
den Löchern (bei einigen Racks mit einer horizontalen Linie gekennzeichnet, siehe Abbildung 1-3).
2 Bringen Sie 132 mm oberhalb der ersten Markierung eine zweite Markierung an (oder zählen Sie
neun Löcher nach oben, falls es sich um ein Rack nach EIA-310-Norm handelt). Damit ist die obere
Systemkante auf den vertikalen Schienen markiert (siehe Abbildung 1-4).

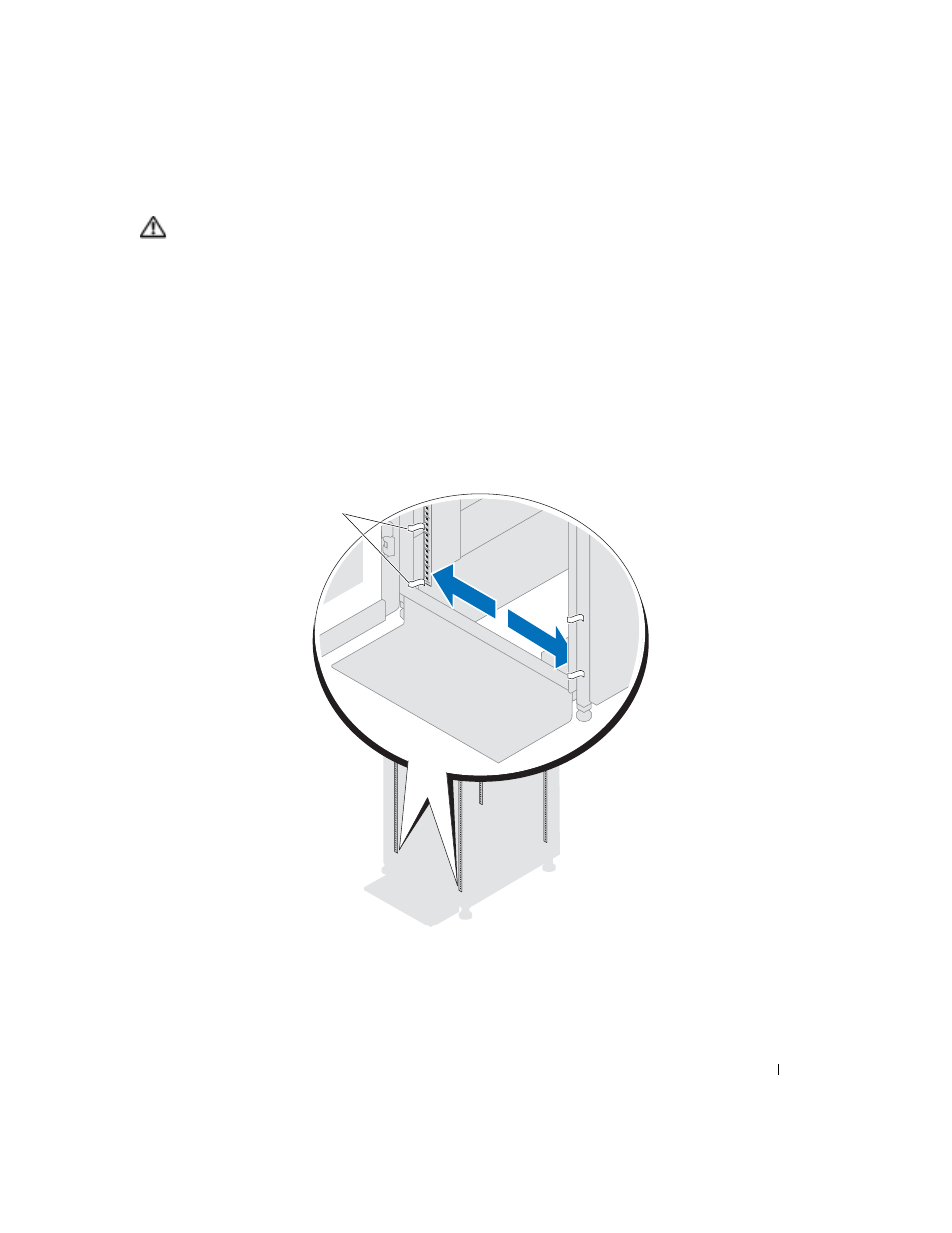

Abbildung 1-4. Vertikale Schienen markieren
1 Klebeband auf der vertikalen Schiene
1
