2-6 Pont Fibre Channel Dell PowerVault 35F Guide d’installation en rack
3. Alignez les trous des rails à glissière interne avec les trous situés sur le côté du
pont (voir la figure 2-3).
Vous devez pousser la rampe et le pont l’un vers l’autre, en comprimant le joint,
pour que les trous des rails à glissière interne soient alignés avec ceux du pont.

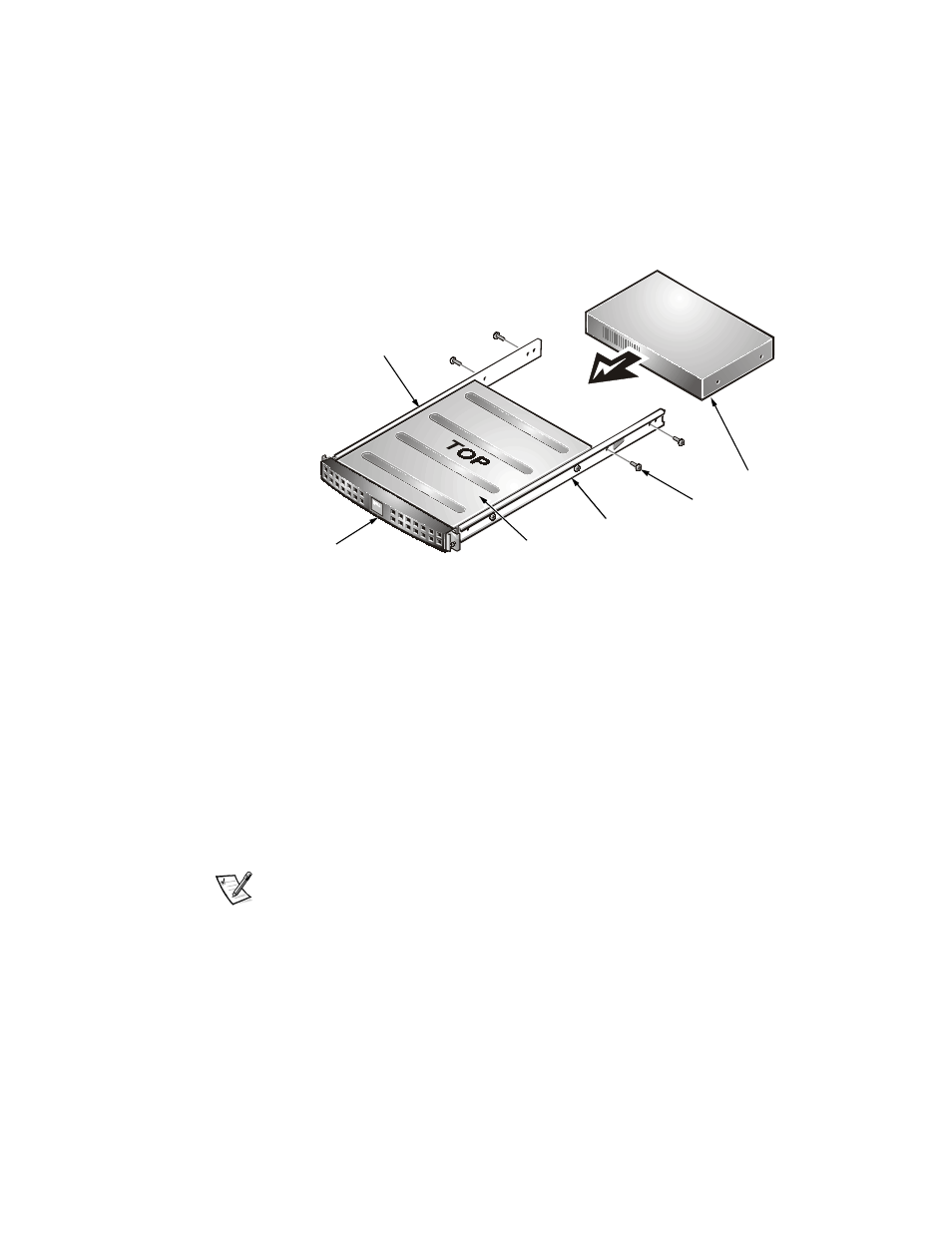

)LJXUH0RQWDJHGXSRQWVXUODUDPSH
4. Utilisez quatre vis 6-32 x 1/4 pouce pour fixer les rails à glissière interne sur le
pont.
,QVWDOODWLRQGHVJOLVVLqUHVH[WHUQHV
Pour installer la glissière externe dans le rack, procédez comme suit :
1. Alignez les trous des supports fixes et réglables avec les trous du rack.
Les supports fixes se montent sur le devant du rack. Les supports réglables se
montent à l’arrière. Le trou du haut de chaque support doit être aligné avec le
trou du haut d’une unité EIA (Electronic Industry Association [Association de
l'industrie électronique]) dans le rack. Il y a un point à côté du trou supérieur
d’une unité EIA (voir la figure 2-4).
REMARQUE : Les glissières doivent être montées sans dépasser une unité EIA.
La hauteur du pont correspond à 1 unité EIA.
rail à glissière
interne
rail à glissière
interne
cadre
pont
rampe
vis 6-32 x 1/4
pouce (4)
