Guide d'installation
43

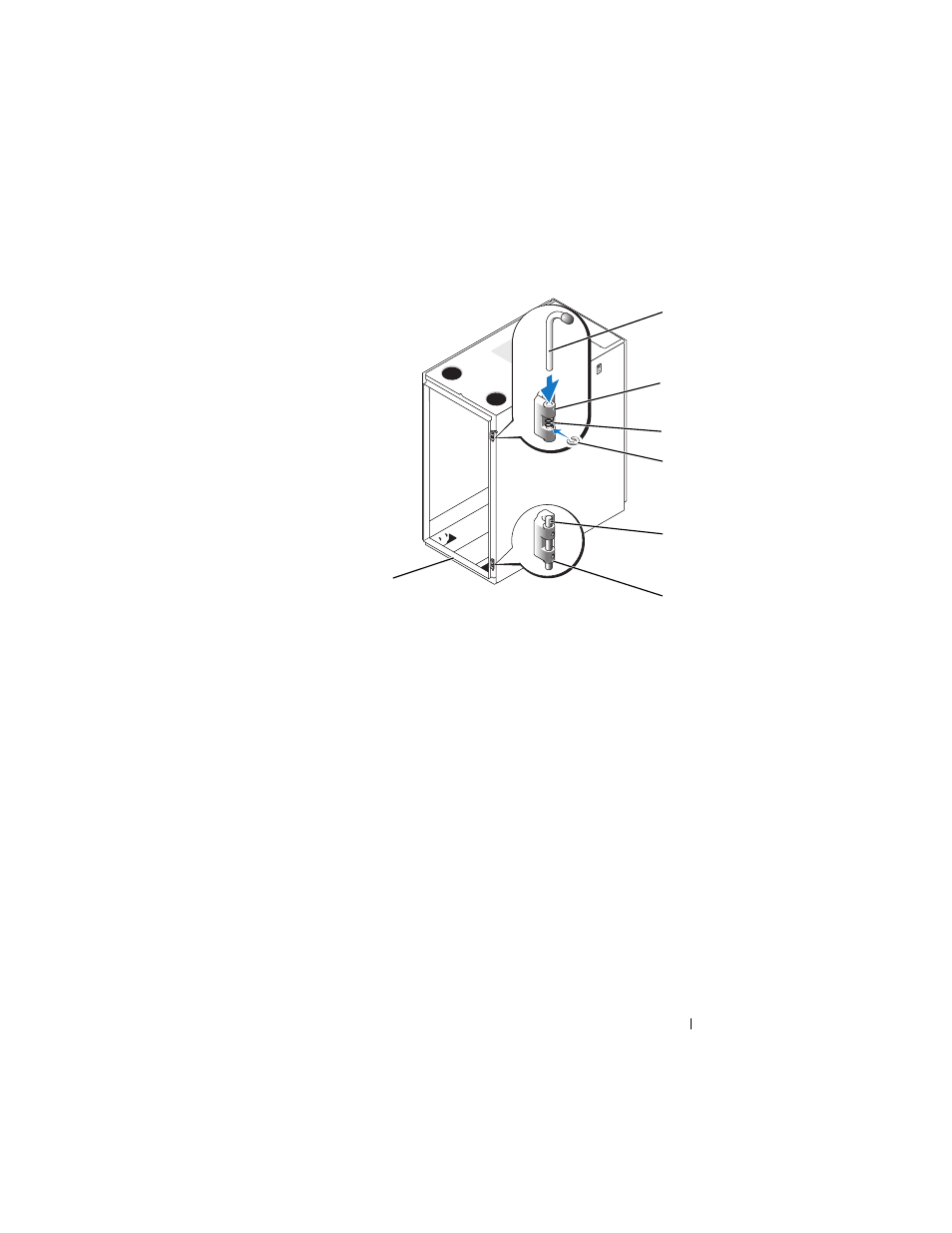

Figure 1-6. Inversion des gonds supérieur et inférieur
g Repérez les orifices de vis supérieurs sur la partie droite du rack
et fixez le gond à cet endroit avec les vis Allen.
h Insérez le ressort dans les orifices des axes supérieur et inférieur,
à la base du corps du gond.
i Glissez l'axe dans le gond.
j Insérez le clip de retenue en le plaçant sous le ressort.
1 axe du gond 2 corps du gond supérieur
3 ressort 4 clip de retenue
5 axe du gond 6 corps du gond inférieur
7 avant du rack
2
3
4
1
5
6
7
