e Entfernen Sie mit einem 4-mm-Inbusschlüssel die Inbusbolzen, mit
deren Hilfe das Scharniergehäuse am Rack befestigt ist. Bewahren Sie
die Bolzen zusammen mit dem Scharnierstift, dem Halteclip und
der Scharnierfeder auf.
f Drehen Sie das Scharniergehäuse um 180 Grad, sodass die Scharnier-
stiftlöcher sich auf der rechten Seite des Scharnierloches befinden
(siehe Abbildung 1-6).

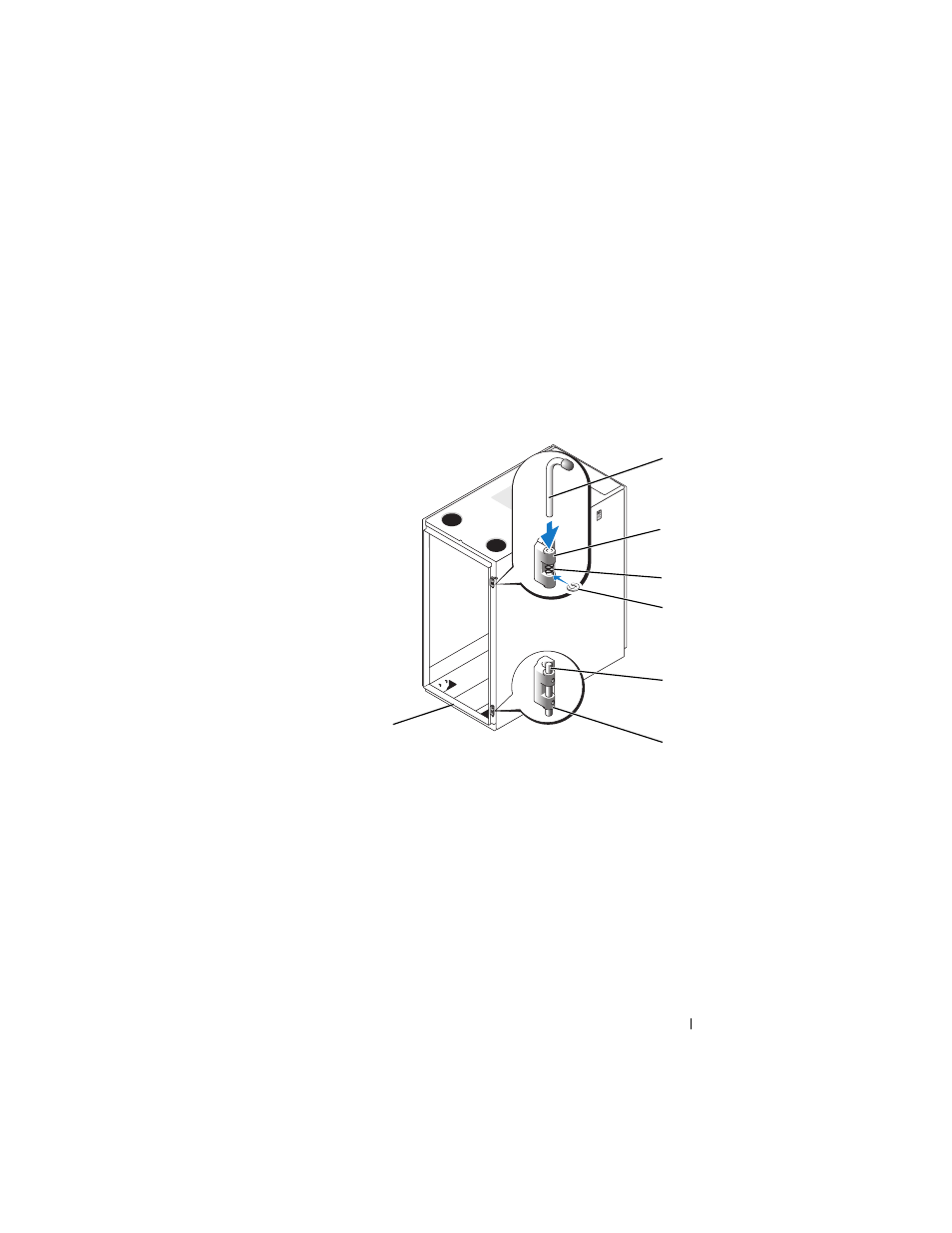

Abbildung 1-6. Oberes und unteres Scharnier umdrehen
g Suchen Sie die oberen Bolzenlöcher auf der rechten Rackseite.
Befestigen Sie darin das Scharniergehäuse mithilfe der Inbusbolzens.
h Fügen Sie die Feder zwischen dem oberen und dem unteren
Scharnierstiftloch des unteren Scharniergehäuses ein.
i Lassen Sie den Scharnierstift in das Scharniergehäuse gleiten.
j Fügen Sie den Halteclip unterhalb der Feder in das Scharnier ein.
1 Scharnierstift 2 Oberes Scharniergehäuse
3 Feder 4 Halteklammer
5 Scharnierleiste 6 Unteres Scharniergehäuse
7 Rackvorderseite
2
3
4
1
5
6
7
