設置ガイド

111

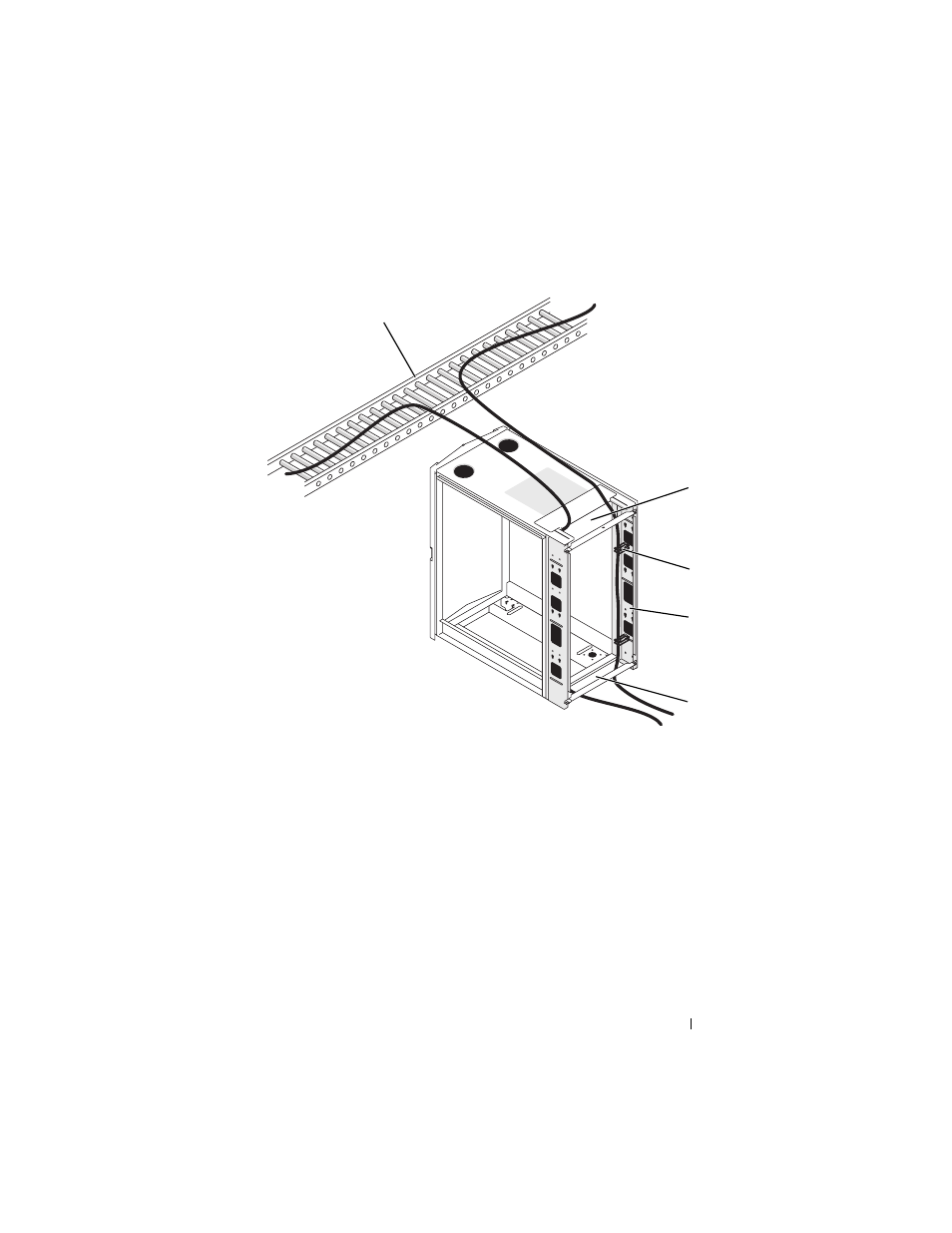

図 1-14 ケーブル配線のオプション

上部ケーブルスロットの開閉

ラックの上部ケーブルスロットは、ケーブル配線路までケーブルを配線す

るために使用します。

1

背面扉を開きます。

2

ケーブルスロットカバーの下にある蝶ナットを緩めます

（図 1-15 を参照）。

3

ケーブルスロットカバーをラックの前面方向に引いて開きます。

1

ケーブル配線路

2

上部ケーブルスロット

3

ケーブルクリップ

4

PDU チャネル（左右に各 2）

5

底部のケーブル出口

1

2

4

5

3
