4-8
Installation des 1 x 2-SCSI-Moduls
www
.dell.com | support.dell.com
2 Verbinden Sie den SCSI-Anschluss auf der 1 x 2-Rückwandplatine mit der Riser-Karte bzw.
der optionalen RAID-Controllerkarte.
Um Ihr 1 x 2-Modul mit der eingebauten Riser-Karte zu verbinden, verfahren Sie wie folgt:
a Verbinden Sie den SCSI-Anschluss auf der 1 x 2-Rückwandplatine mit dem SCSI-Kanal
A auf der Riser-Karte. Siehe Abbildung 4-4.
b Passen Sie den SCSI-Kabelbaum in Kabelführungsschlitz 1 ein. Siehe Abbildung 4-4.
Um Ihr 1 x 2-Modul mit der optionalen RAID-Controllerkarte zu verbinden, verfahren Sie
wie folgt:
a Verbinden Sie den SCSI-Anschluss auf der 1 x 2-Rückwandplatine mit dem SCSI-Kanal
A (Kanal 0) auf der optionalen RAID-Controllerkarte. Siehe Abbildung 4-4.
b Passen Sie das SCSI-Kabel in Kabelführungsschlitz 2 und die Kabelführungsschlitze
an der Unterseite von Kühlungslüfter 8 ein. Siehe Abbildung 4-3.
3 Bauen Sie die Festplatten in das 1 x 2-Modul ein.

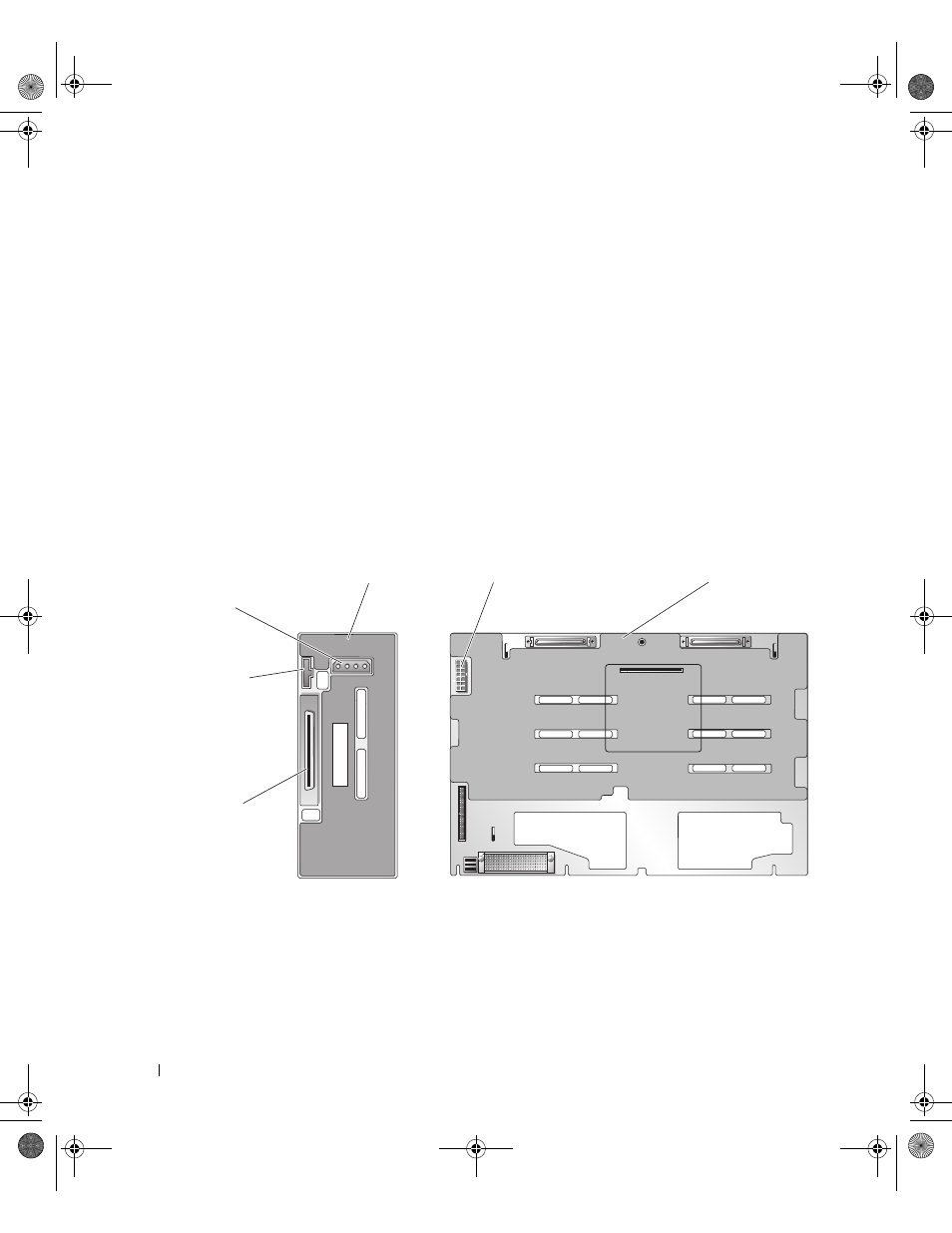

Abbildung 4-4. Anschlüsse des 1 x 2-Moduls und der SCSI-Rückwandplatine
Netzanschluss für den
externen Schacht
Netzanschluss
6-poliger
Anschluss
SCSI-Anschluss
1 x 2-Modul SCSI-Backplane
