3-6
Installation du module SCSI 1 x 2
www
.dell.com | support.dell.com

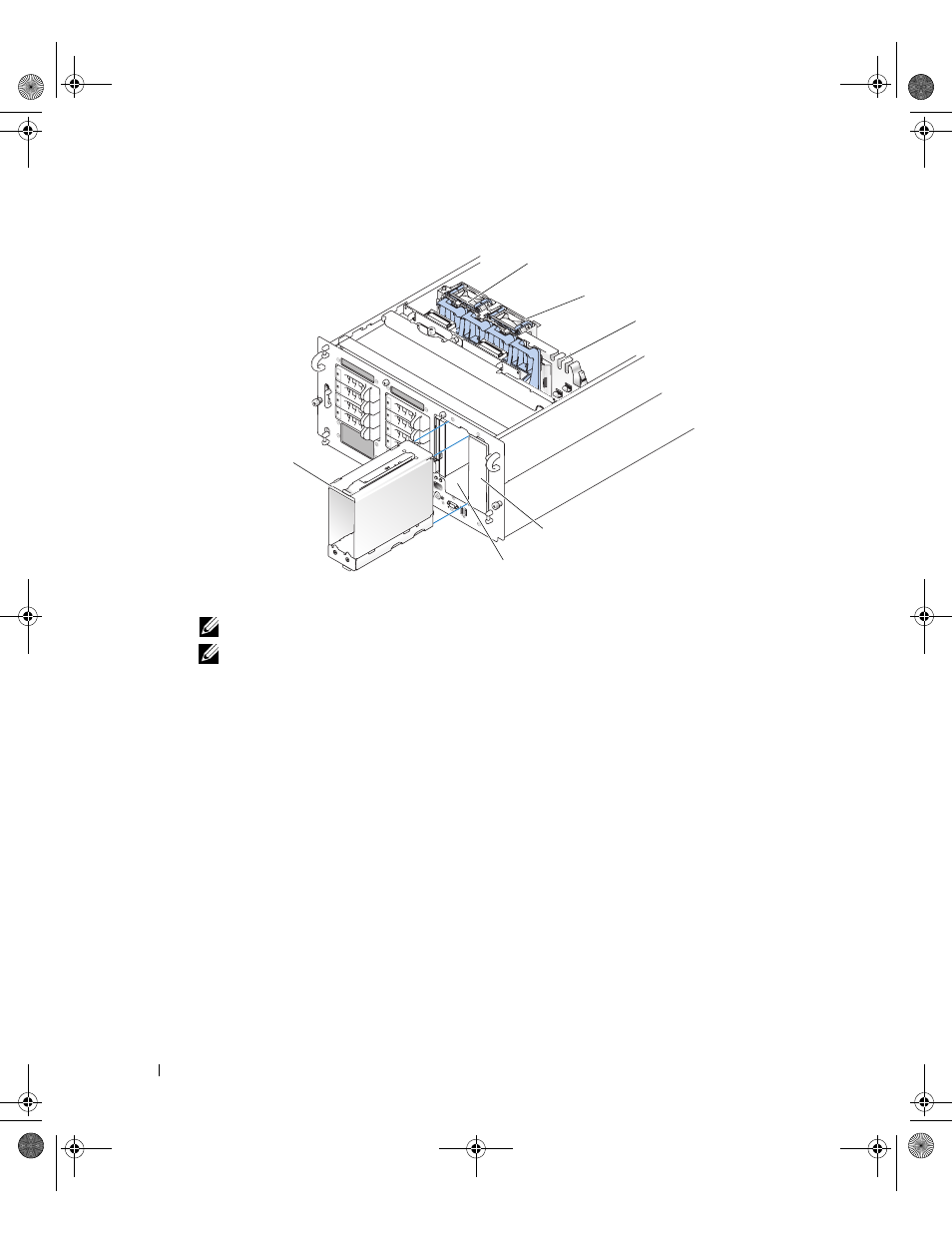

Figure 3-3.
Installation du module 1 x 2 dans la baie de périphériques
Connexion des câbles SCSI et des câbles d'alimentation du fond de panier
REMARQUE :
le lecteur 0 1 x 2 fonctionne comme lecteur d'amorçage.
REMARQUE :
si le kit contient plusieurs câbles SCSI, utilisez le câble approprié pour connecter le fond
de panier 1 x 2 à la carte de montage ou au contrôleur RAID. La longueur du câble peut varier selon la
configuration adoptée.
1
Branchez les connecteurs du faisceau de câbles d'alimentation sur le fond de panier 1 x 2.
Si le système ne contient aucun lecteur de bande :
a
Branchez le connecteur à 14 broches du câble d'alimentation sur le connecteur
d'alimentation de la baie de périphériques, situé sur le fond de panier SCSI.
Voir la figure 3-4.
b
Branchez l'un des 4 connecteurs à 4 broches du câble d'alimentation sur le connecteur
d'alimentation du fond de panier 1 x 2. Voir la figure 3-4.
c
Branchez le connecteur à 6 broches du câble d'alimentation sur le connecteur à 6 broches
du fond de panier 1 x 2. Voir la figure 3-4.
Si le système ne contient aucun lecteur de bande, utilisez le câble d'alimentation existant
et effectuez l'étape b et l'étape c.
Module 1 x 2
Baie de périphériques
Plaque de recouvrement supérieure
Emplacement 2 de routage
des câbles
Emplacement 1 de routage des câbles
Ventilateur 8
