1 × 2 SCSI モジュールの取り付け
www
.dell.com | support.dell.com
4
システムカバーを開きます。
5
ドライブトレイをスライドさせ、メンテナンスの位置にします。
a
2
番のプラスドライバを使って、ドライブトレイリリースハンドルをシャーシに固
定しているネジを緩めます。
b
ドライブトレイのリリースレバーをシステムの正面方向に動かします。
c
正面パネルの両端をつかんでドライブトレイをシステムの正面方向にスライドさ
せ、メンテナンスの位置にします。
ドライブケージの取り付け
1
中段フィラープレートの上部にある挿入タブの位置を確認します。
図 5-1 を参照してください。
2
挿入タブを押して、中段フィラープレートを周辺機器ベイから取り外します。
図 5-1 を参照してください。
メモ:
システムにテープドライブを取り付けていない場合は、上段フィラープレートを取り
外さないでください。

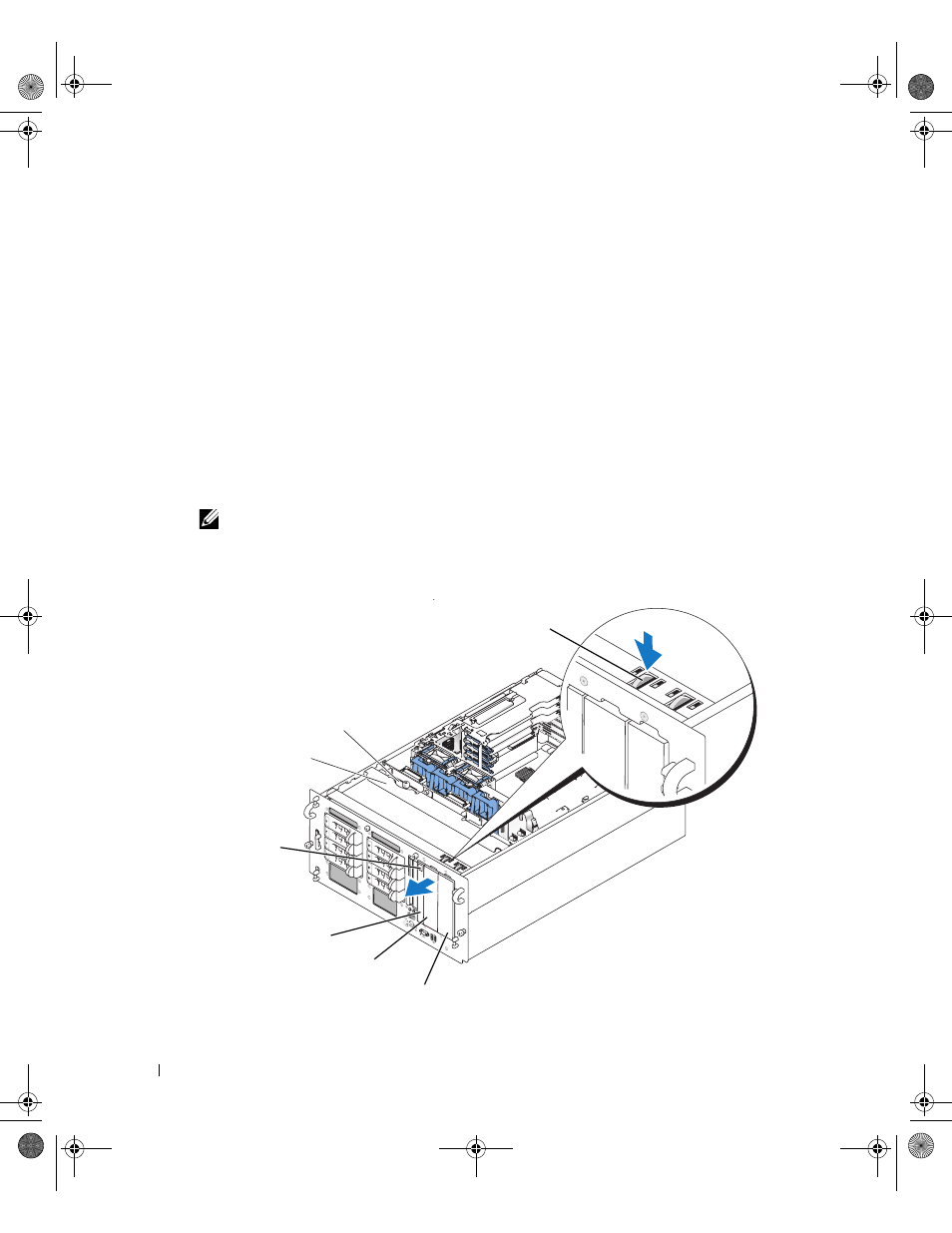

図 5-1 周辺機器ベイのフィラープレート
中段フィラープレート
上段フィラープレート
下段フィラープレート
挿入タブ
黒い正方形
蝶ネジ
カムハンドル
