Installation du module SCSI 1 x 2
3-7
2
Reliez le connecteur SCSI du fond de panier 1 x 2 à la carte de montage ou à la carte
contrôleur RAID en option.
Si le module 1 x 2 se connecte sur la carte de montage intégrée :
a
Reliez le connecteur SCSI du fond de panier 1 x 2 au canal SCSI A de la carte
de montage. Voir la figure 3-4.
b
Insérez le faisceau de câbles SCSI dans l'emplacement 1 de routage de câbles.
Voir la figure 3-4.
Si le module 1 x 2 se connecte sur la carte contrôleur RAID (en option) :
a
Reliez le connecteur SCSI du fond de panier 1 x 2 au canal SCSI A (canal 0) de la carte
contrôleur RAID en option. Voir la figure 3-4.
b
Insérez le câble SCSI dans l'emplacement 2 de routage de câbles, puis dans les
emplacements de routage situés sous le ventilateur 8. Voir la figure 3-3.
3
Installez les disques durs dans le module 1 x 2.

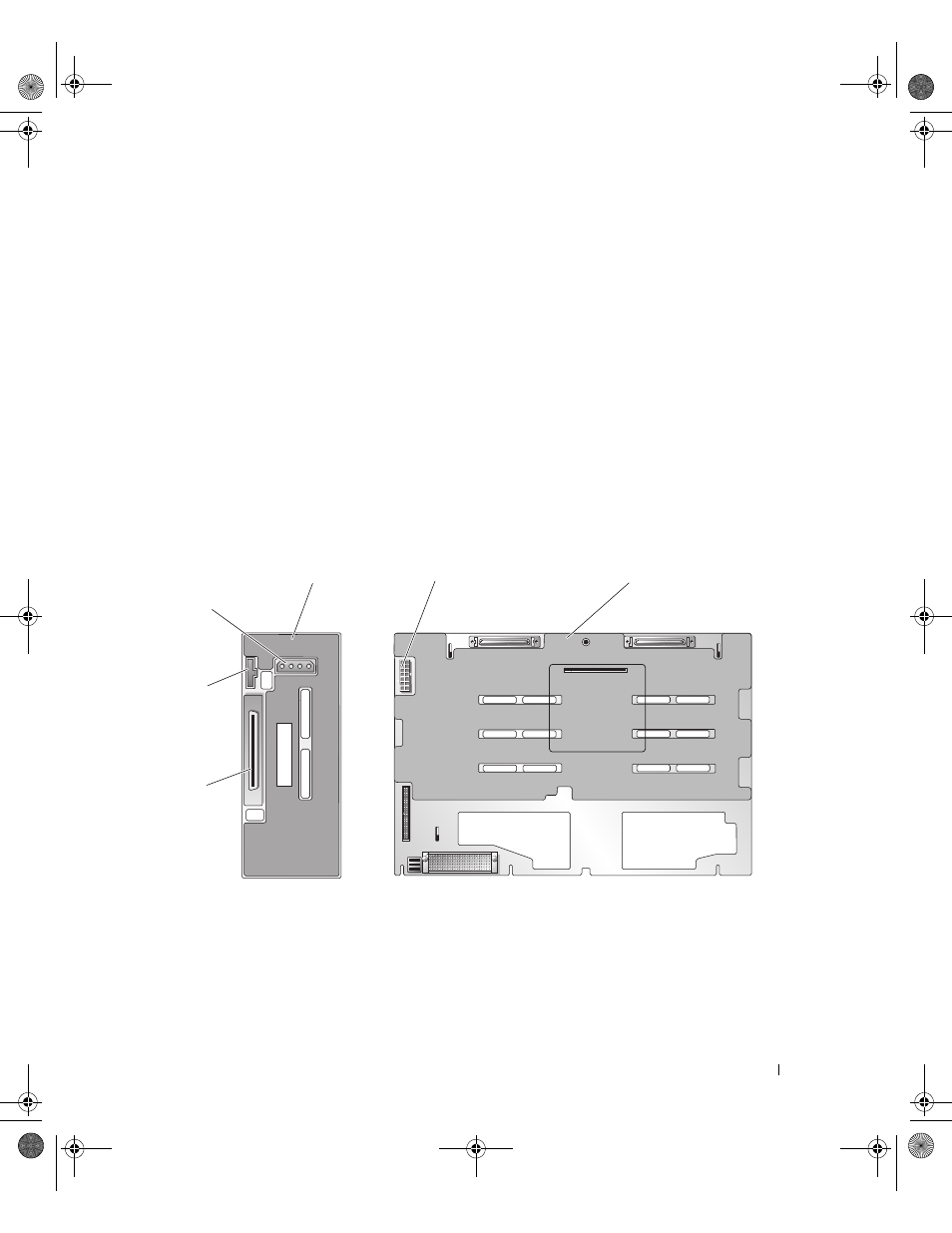

Figure 3-4.
Connecteurs du module 1 x 2 et du fond de panier SCSI
Connecteur d'alimentation
de baie de périphériques
Connecteur d'alimentation
Connecteur
à 6 broches
Connecteur
SCSI
Module 1 x 2
Fond de panier SCSI
