7-8
Instalación del módulo SCSI 1 x 2
www
.dell.com | support.dell.com
2
Fije el conector SCSI del plano posterior 1 x 2 a la tarjeta vertical o a la tarjeta controladora
RAID opcional.
Si el módulo 1 x 2 se conecta a la tarjeta vertical integrada:
a
Fije el conector SCSI del plano posterior 1 x 2 al canal A SCSI de la tarjeta vertical.
Consulte la figura 7-4.
b
Inserte el sistema de cables SCSI en la ranura 1 del tendido de cables.
Consulte la figura 7-4.
Si el módulo 1 x 2 se conecta a la tarjeta controladora RAID opcional:
a
Fije el conector SCSI del plano posterior 1 x 2 al canal A SCSI (canal 0) de la tarjeta
controladora RAID opcional. Consulte la figura 7-4.
b
Inserte el cable SCSI en la ranura 2 del tendido de cables y en las situadas en la parte
inferior del ventilador de refrigeración 8. Consulte la figura 7-3.
3
Instale las unidades de disco duro en el módulo 1 x 2.

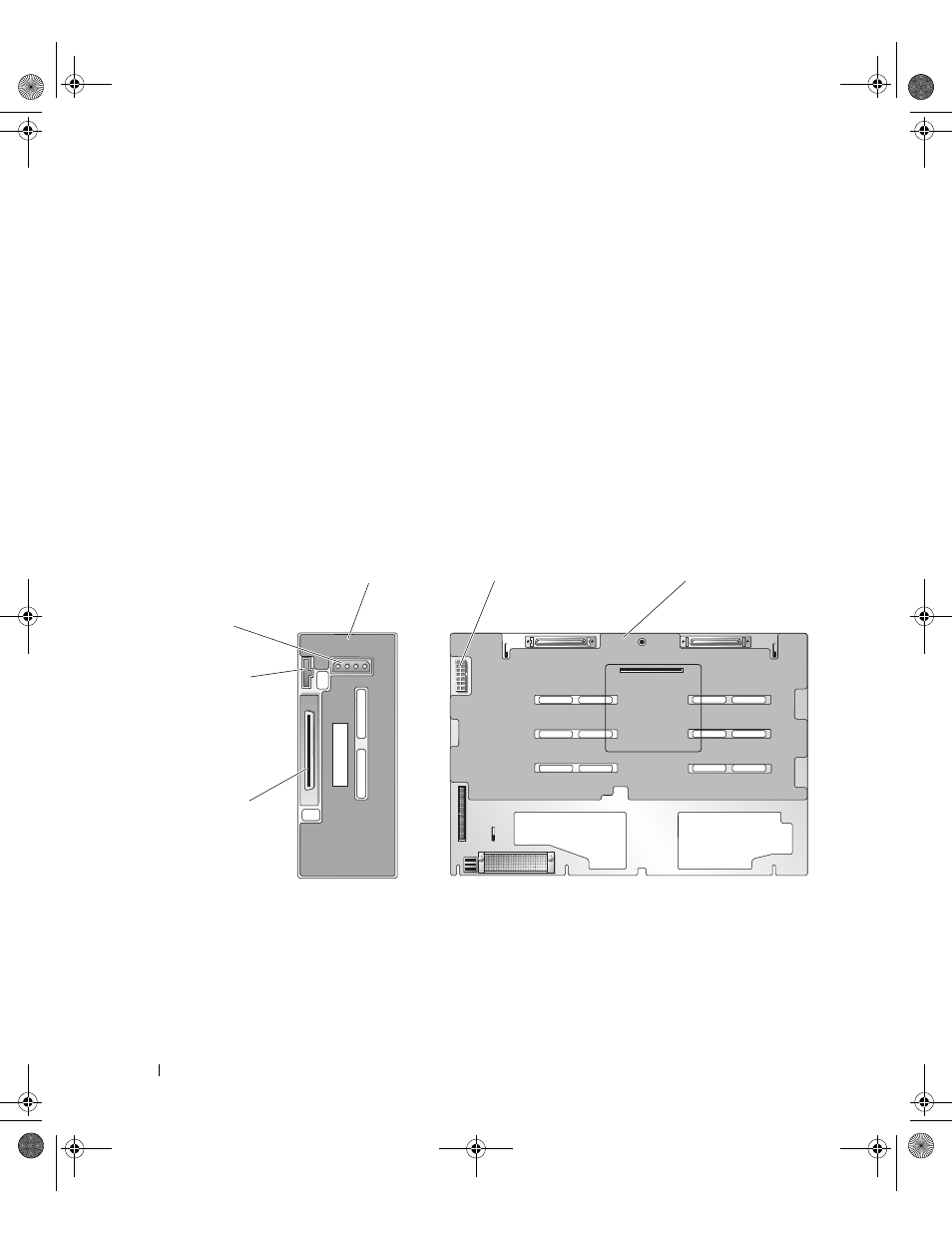

Figura 7-4.
Módulo 1 x 2 y conectores de plano posterior SCSI
Conector de alimentación
del compartimiento para
periféricos
Conector de
alimentación
Conector
de 6 patas
Conector
SCSI
Módulo 1 x 2
Plano posterior SCSI
