47
E
46
I
Piegare il tubo e sicurarlo in posizione usando la
catena di plastica (38) attorcelo fino a quando
è bloccato tramite i fori nel bordo del chassis,
come illustrato.

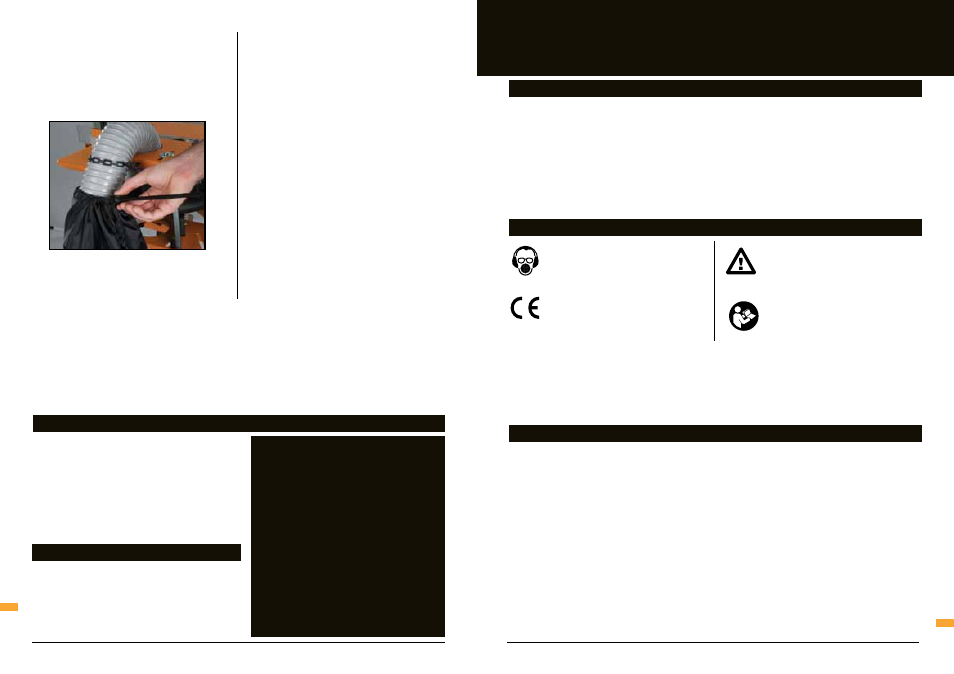

Montare il sacchetto polvere (39) al di sopra
l’estremità del tubo flessibile e ristringere il
laccio. (Figura.33)
Mentre il sacco si riempie, durante l’uso fate
in modo che sia posizionato a terra. Spostare il
sacco più in basso il tubo flessibile se necessario.
Fig. 33
Per la registrazione della garanzia visitare il sito web
www.tritontools.com* e inserire i propri dettagli.
A meno che il proprietario non abbia specificato
diversamente, i suoi dettagli saranno inclusi nella
lista di distribuzione che sarà utilizzata per inviare
regolarmente informazioni sulle novità Triton. I dati
personali raccolti saranno trattati con la massima
riservatezza e non saranno rilasciati a terze parti.
INFORMAzIONI SULL’ACQUISTO
Data di acquisto: ___ / ___ / ____
Modello N.: EPA001
Numero di serie: __________________
(dati sull’etichetta del motore)
Conservare lo scontrino come prova dell’acquisto
GARANzIA
Triton Precision Power Tools garantisce
al proprietario di questo prodotto che
se dovessero essere riscontrati difetti di
materiali o lavorazione entro 12 MESI dalla
data dell’acquisto originale, effettuerà
gratuitamente la riparazione o, a propria
discrezione, la sostituzione dei componenti
difettosi.
Questa garanzia non è applicabile per l’uso
commerciale dell’utensile ed esclude la
normale usura o i danni causati all’utensile da
incidenti, uso improprio, abusi o alterazioni.
* Registrati on-line entro 30 giorni.
Condizioni di applicazione.
Questa garanzia non pregiudica in alcun modo
i diritti del consumatore stabiliti dalla legge.
Montaggio / Garanzia Indice / Simbolos / Nomenclatura
INDICE
Gracias por haber elegido esta herramienta Triton. Estas instrucciones contienen la información necesaria para un
funcionamiento seguro y eficaz de este producto.
Lea este manual atentamente para asegurarse de obtener todas las ventajas de las características únicas de su nuevo equipo.
Conserve este manual a mano y asegúrese de que todos los usuarios de la herramienta lo hayan leído y entendido.
Símbolos 47
Nomenclatura 47
Seguridad 48
Montaje 50
Garantía 55
SIMBOLOS
Siempre lleve protección auditiva,
protección ocular y respiratoria
Conforme con la legislación y la
normativa de seguridad vigentes.
Advertencia
No utilizar el producto antes de
haber leído y entendido el manual del
usuario.
NOMENCLATURA
1. Placa de alineación (1)
2. Chasis de cepillo (1)
3. Tornillos M4 (2)
4. Tuercas con brida M4 (2)
5. Dispositivos de apriete delanteros
(2)
6. Tornillos M6 - largos (3)
7. Arandelas (15)
8. Tuercas hexagonales (3)
9. Perillas de orejetas (3)
10. Dispositivo de apriete trasero (1)
11. Soporte de empuñadura (1)
12. Tornillos M6 - cortos (8)
13. Arandelas largas (2)
14. Tuercas con brida M6 (6)
15. Dispositivo de apriete de
empuñadura (1)
16. Portatuercas (2)
17. Tornillos de carrocería - cortos (4)
18. Perillas redondas (6)
19. Soporte de mesa delantero (1)
20. Soporte de mesa trasero (1)
21. Soporte de pivote delantero (1)
22. Soporte de pivote trasero (1)
23. Soporte de ajuste de altura
delantero (1)
24. Soporte de ajuste de altura
trasero (1)
25. Puntales de soporte (2)
26. Tuercas Nyloc (4)
27. Tornillos de carrocería - largos (2)
28. Indicadores de altura (2)
29. Etiquetas de escala (1 par)
30. Dedos de presión (2)
31. Resortes (2)
32. Conjunto de protección de cepillo
(1)
33. Cerrador de tubo (1)
34. Caja del interruptor (1)
35. Tornillos autorroscantes (2)
36. Correa de gatillo (1)
37. Tubo de extracción de polvo (1)
38. Cadena de plástico (1)
39. Bolsa de polvo (1)
