La bride de l’écrou étant tournée vers le haut (vers
l’utilisateur), insérer les porte-écrous dans les
rainures pratiquées dans les nervures de renfort
avant et arrière du plateau, en les introduisant par
une extrémité ou l’autre de la rainure (Fig. 11).
Insérer sans trop serrer un boulon carrossier court
(17) et un bouton rond (18) dans les équerres de
table avant et arrière (19 et 20) (Fig. 12).
Monter les équerres sur les porte-écrous en
utilisant respectivement une vis M6 courte (12)
et une rondelle (7). Pousser les montures dans la
direction indiquée par la flèche pour éliminer tout
mouvement avant d’effectuer le vissage final (Fig.
13).
S’assurer que les boutons ronds soient tournés
l’un vers l’autre et que les extrémités rainurées des
équerres soient dirigées vers l’extérieur.
Insérer les montures de pivotement avant et arrière
(21 et 22) entre les composants de plastique et
d’acier des équerres de table et les pousser jusqu’à
ce que les languettes et les encoches d’acier
viennent en prise les unes avec les autres (Fig. 14).
Nota : il est possible que ces éléments soient déjà
pré-assemblés. Les petites butées de plastique
doivent être tournées vers l’intérieur, l’une vers
l’autre. Serrer les boutons.
Monter les portants (25) et les montures de
réglage hauteur avant et arrière (23 et 24) sur
la face intérieure des montures de pivotement
au moyen des vis M6 courtes (12), des écrous
autofreinés (26) et de rondelles (7) (Fig. 15 et
16). Les boulons pré-montés sur les montures de
réglage hauteur se placent dans les rainures des
montures de pivotement. Utiliser deux rondelles à
chaque extrémité, contre l’écrou et insérées entre la
monture de réglage hauteur et le portant (Fig. 16).
Monter le portant pourvu de trous sur l’extrémité qui
est la plus éloignée des rainures en T réalisées dans
le plateau supérieur, et monter les deux montants
de sorte que les articulations en plastique soient
détournées des rainures en T (Fig 15).
Retourner le plateau et le remonter sur le
Workcentre.
S’assurer que les équerres de table soient bien
mises en place et bien serrées. Placer les portants
de sorte que les articulations soient en appui sur le
profilé de base du Workcentre (Fig. 17).

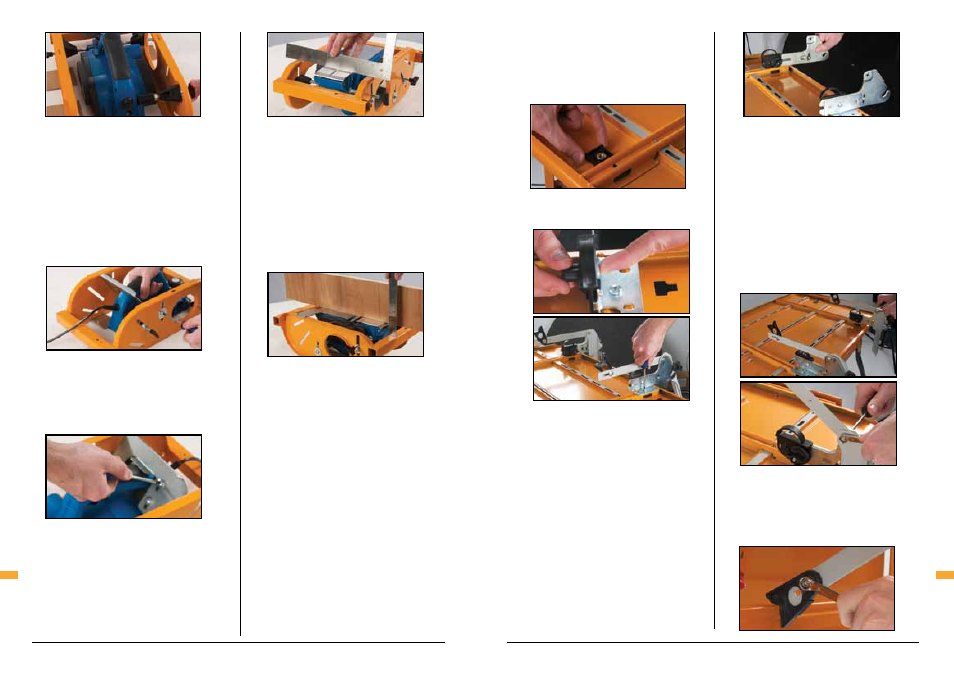

Serrer le dispositif jusqu’à ce qu’il vienne tout juste
en contact avec le rabot (Fig.6). Ne pas trop serrer
car cela viendrait corrompre le centrage de la
machine.
Installer la monture pour poignée (11) par dessus la
poignée du rabot et la fixer sur le châssis au moyen
des vis M6 courtes (12), des grandes rondelles (13),
et écrous à embase M6 (14). Bien s’assurer que le
rabot soit plan sur la surface de travail, puis tenir la
monture contre la poignée du rabot et fixer en place
avec un tournevis cruciforme (Fig.7).
Fixer la pièce de serrage de poignée (15) à la
monture pour poignée au moyen des vis M6 courtes
(12), des rondelles (7), et écrous à embase M6 (14).
Remonter la pièce de serrage poignée jusqu’à ce
qu’elle encadre fermement la poignée du rabot, puis
la visser en place (Fig. 8).
Donner un-demi tour voire un tour de vissage au
dispositif de serrage arrière afin de bien enserrer
la poignée du rabot dans l’ensemble de serrage.
Vérifier qu’il n’y a aucun jeu par rapport à la poignée
et, le cas échéant, recommencer les étapes ci-
dessus.
Vérifier que la base de la semelle arrière soit de
niveau avec le châssis à l’aide d’un objet à bord bien
droit (Fig. 9).
Il devrait y avoir un espace de 2 ou 3 mm entre le
bord de l’objet servant à la vérification et le rebord
inférieur du châssis, d’un coté comme de l’autre.
S’assurer que cet espace soit identique des deux
côtés en ajustant la position des dispositifs de
serrage avant et arrière.
Les semelles du rabot étant exactement centrées,
vérifier que le rabot soit bien parallèle au châssis
en plaçant sur toute sa longueur un élément à
bord parfaitement droit et en mesurant l’espace
existant entre chaque tube de section carrée à
chaque extrémité du châssis et le bord inférieur de
l’élément utilisé (Fig. 10).
La mesure relevée à l’arrière de la machine devrait
être identique ou de 1 ou 2 mm plus petite que
la mesure relevée à l’avant, mais en aucun cas
supérieure à celle-ci.
Retoucher le réglage de l’ensemble de monture
pour poignée (en réitérant les étapes des Fig. 7
et 8) jusqu’à ce que le centrage soit satisfaisant.
Nota : si la pièce à raboter vient se gripper entre
la semelle du rabot et le guide/gabarit en cours
de fonctionnement, la création d’un espace de 1
ou 2 mm au niveau de la semelle arrière devrait y
remédier.
Vérifier à nouveau que le rabot soit de niveau sur la
largeur du châssis (Fig. 9) et procéder à tout réglage
nécessaire.
MONTAGE SUR LE WORKCENTRE
Retirer le plateau supérieur du Workcentre et le
retourner.
Insérer les écrous à embase M6 (14) sur la face
inférieure des porte-écrous (16) de sorte qu’ils
logent totalement à l’intérieur de la cavité (Fig. 11)
