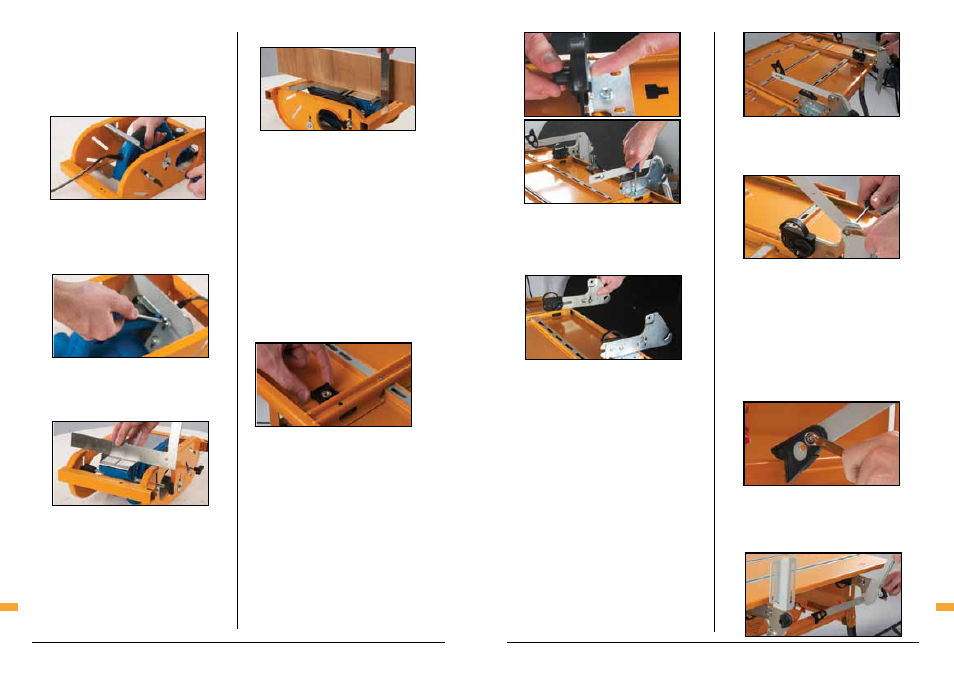

Montare il Supporto del manico (11) al di sopra la
maniglia della piallatrice e fissarla al chassis usando
le viti M6 corte (12), le rondelle grandi (13) e i dadi
a colletto M6 (14). Assicurare che la piallatrice sia
piatta sul vostro banco, poi mantenere il supporto
contro la maniglia della pialla e restringere in
posizione con un giravite a stella Phillips (Figura.7)
Montare la maniglia morsetto (15) al supporto del
manico usando le viti corti M6 (12), le rondelle
(7) e I dadi a colletto M6 (14). Posizionare la
maniglia morsetto in su e incrociarlo fino a quando
fermamente circonda la maniglia della piallatrice
poi assicurare in posizione (Figura.8).
Restringere la morsa posteriore per mezzo di un
giro per posizionare la maniglia della piallatrice
comodamente nell’assemblaggio morsa. Controllare
che non ci sia movimento libero della maniglia.
Ripetere i passi suddetti se necessario.
Posizionare il bordo diritto attraverso la base del
puntale posteriore, per verificare che sia a livello
con il chassis. (Figura.9)
Dovrebbe esserci un apertura di 2-3mm tra il bordo
diritto e entrambi I lati del chassis. Assicurare che
l’apertura sia identica su entrambi i lati regolando la
posizione delle morse posteriori e anteriori.
Con I puntali della piallatrice ancora impostati
esattamente in linea usare dei bordi diritti per
misurare la lunghezza del chassis, misurare dai tubi
quadri ad ogni punta del chassis per controllare che
la piallatrice sia parallela (Figura.10).
La lettura posteriore dovrebbe essere uguale o
1-2mm di meno in rispetto alla parte anteriore,
ma non dovrebbe mai essere maggiore. Eseguire
le regolazioni all’assemblaggio del Supporto del
manico (ripetere illustrazioni 7 & 8) fino a quando
si è soddisfatti con l’allineamento. NOTA: Se
il vostro pezzo in lavorazione si lega tramite il
puntale piallatrice e la guida/maschera durante
un operazione un controbilanciamento di 1-2mm
del puntale posteriore (come indicato di sopra)
eliminerà questo.
Ri-controllare che la piallatrice sia a livello
attraverso il chassis (Figura.9) ed eseguire qualsiasi
regolazione se necessario.
Impostazione al banco Triton il Workcentre
Rimuovere il banco Workcentre e capovolgerla
Inserire I dadi a colletto M6 (14) nella parte inferiore
dei dadi vettori (16) in modo che si posizionano
pienamente dentro la cavità
Con la flangia del dado rivolto verso l’alto (verso
di voi), inserire i vettori dei dadi nei fori nel banco
alla parte anteriore e posteriore delle nervature
di rinforzo nel banco. Possono essere inserite su
entrambi i lati delle fessure (Figura.11)
Impostare un bullone della rotella (17) liberamente e
la manopola rotonda alle staffe anteriori e posteriori
del banco (19&20)(Figura.12)
Fig. 7
Fig. 8
Fig. 9
Fig. 10
Fig. 11
Fig. 12
Fig. 13
Impostare le staffe al dado vettore usando una
vite M6 corta (12) e una rondella (7). Spingere le
staffe nella direzione indicata per prendere qualsiasi
movimento prima del serraggio. (Figura.13) Fare in
modo che le manopole rotonde si affaciano e che le
punte dentellate delle staffe puntino verso l’esterno.
Inserire le staffe d’inclinazione anteriori e
posteriori (21&22) tra I componenti di plastica ed
acciaio delle staffe del banco e spingere fino a
quando le linguette di ferro e le tacche dentallate
si ingaggiano (Figura.14). NOTA: questi pezzi
possono essere gia stati pre-assemblati. I fermi
di plastica devono essere rivolti verso l’interno,
uno verso l’altro. Restringere le manopole.
Montare I puntoni (25) e staffe di altezza anteriori
e posteriori (23 & 24) alla faccia interna delle
staffe di inclinazione usando le viti M6 corte
(12), I dadi Nyloc (26) e le rondelle (7) ( Figure.15
& 16). I bulloni premontati alla staffe di altezza
localizzano le fessure sulle staffe d’inclinazione.
Due rondelle sono usate ad ogni punta-contro il
dado e inserito tramite la staffa di regolazione
altezza e il puntone (Figura.16).
Montare il puntone con fori alla fine più lontana
dal banco con le fessure a T e impostare
entrambi I puntoni con le leve articolate di
plastica rivolte via dalle fessure a T (Figura.15)
GIrare sopra sotto il banco e ri-impostare il
Workcentre.
Garantire che le staffe banco sono
completamente in posizione e serrare.
Localizzare i puntoni con le leve articolate
stando sulle scanalature di base del Workcentre
(Figura.17). Allentare i dadi e regolare la
posizione delle leve articolate fino a quando i
puntoni si serrano in posizione (Figura.17). La
posizione corretta dovrebbe supportare il tavolo
senza alzarlo. Restringere i dadi.
Impostare le manopole rotonde (18) alla parte
anteriore e posteriore delle staffe di regolazione e
bloccarli leggermente inclinati verso l’esterno, per
un facile montaggio del chassis della piallatrice
(Figura.18)
Fig. 14
Fig. 15
Fig. 16
Fig. 17
Fig. 18
