tekmar 557 Thermostat Quick Start - Manual (Page 6)

© 2014 557_Q - 02/14 6 Une Entreprise de Watts Water Technologies
3. Réglages des commutateurs (suite)
Commutateur Position Action
1
ON
VERROUILLAGE
Le réglage du niveau d'accès n'est pas disponible.
OFF
DÉVERROUILLAGE
Le réglage du niveau d'accès est disponible.
2 Non utilisé

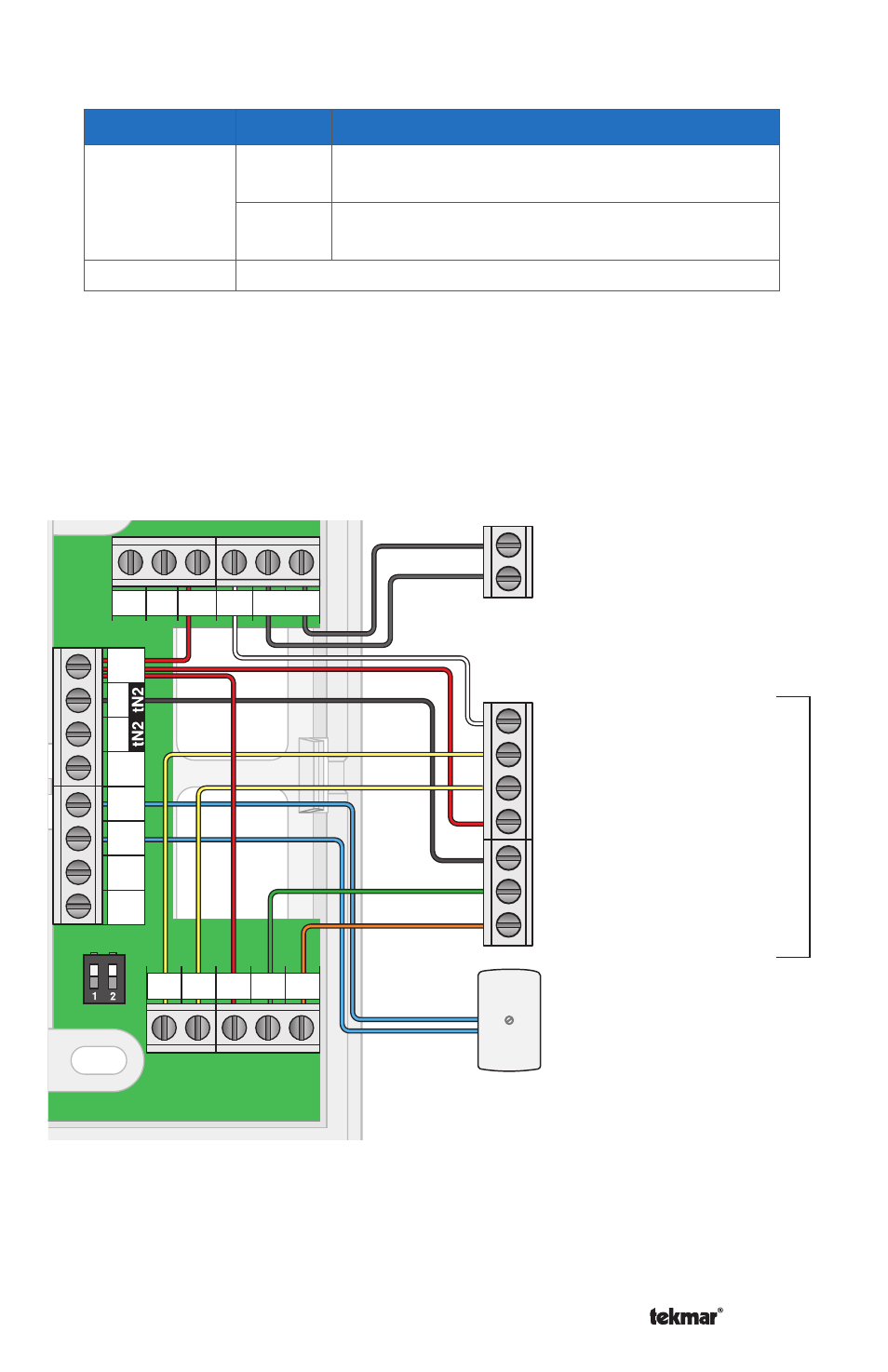

4. Filage autonome
W1 Rh1 Rh2 W2 ACC
Y2 Y1 Rc G1 O/B
S3
0-1
0
Vdc
Com
S2
S1
tN4
C
R
ACC (humidificateur)
Capteur
extérieur 070
W2 (chaleur de sauvegarde)
R (24 V (ca) courant)
C (24 V (ca) commun)
Y2 (compresseur du 2e étage)
Y1 (compresseur du 1er étage)
G (ventillateur)
O/B (vanne d’inversion)
P
o
mpe à chaleur
Pour tekmarNet ® 2 ou le filage 4, voir la Brochure d'application 557_A ou le manuel
d’Installation & d’utilisation 557_D.
